Высоковольтный ввод конденсаторного типа с внутренней RIP и фарфорововой наружной изоляцией ГКТII-60-150/800 О1 (ИВЕЮ.686352.004) предназначен для вывода высокого напряжения из бака трансформатора. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.
Особенности конструкции ввода:
• Внутренняя изоляция типа RIP: низкий уровень ЧР, минимальные габариты;
• Минимальное количество масла;
• Отсутствие необходимости отбора проб масла в эксплуатации;
• Простота конструкции, монтажа и эксплуатации;
• Минимальная масса.
Ввод ГКТII-60-150/800 О1 (ИВЕЮ.686352.004) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией. Ранее данный ввод также имел обозначение ГКТII-45-150/800 О1.
Помимо фарфорового ввода выпускается также его полимерный аналог - ГКПТII-90-150/800 О1 (ИВЕЮ.686352.010).

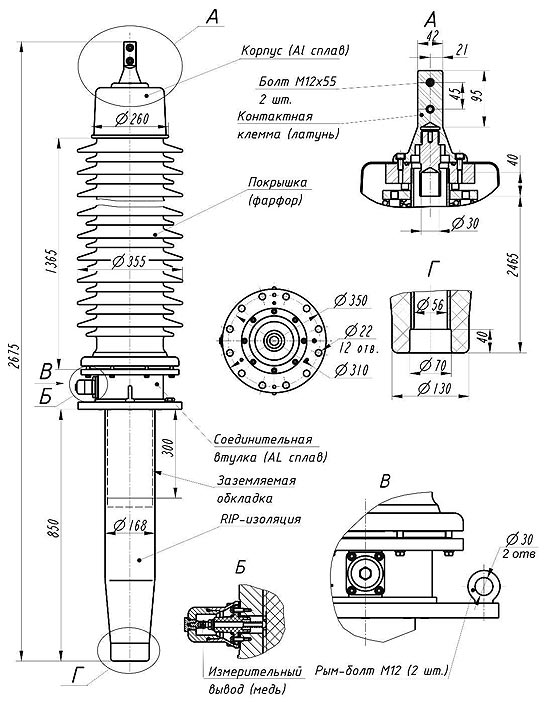

Высоковольтный ввод ГКТII-60-150/800 О1 (ИВЕЮ.686352.004)
Технические характеристики:
Напряжение наибольшее рабочее 50 Гц |
кВ |
172 |
Напряжение наибольшее рабочее фазное |
кВ |
100 |
Напряжение испытательное для частичных разрядов (ЧР) |
кВ |
172 |
Уровень ЧР |
пКл |
<=10 |
Напряжение испытательное 50 Гц, 1 мин. |
кВ |
275 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс |
кВ |
650 |
Номинальный ток |
А |
800 |
Максимальный ток, lmax |
А |
800 |
Сечение проводника при lmax |
кв. мм. |
1х400 |
Ток термической стойкости в течение 2с, lth |
кА |
20 |
Ток динамической стойкости, ld |
кА |
50 |
Разрядное расстояние |
мм |
1365 |
Длина пути утечки min |
мм |
3900 |
Температура окружающей среды |
град. |
-60 +55 |
Температура масла трансформатора, максимальная среднесуточная |
град. |
90 |
Угол установки |
град. |
60 |
Испытательная консольная нагрузка |
Н |
1250 |
Масса |
кг |
190 |
Варианты обозначения: Высоковольтный ввод ГКТ II-60-150/800 О1 (ИВЕЮ686352.004), ГКТП-60-150/800 О1 (ИВЕЮ.686352004), ГКТ2-60-150/800 О1 (ИВЕЮ686352004), ГКТ 2-60-150/800 О1 (ИВЕЮ.686352-004)
