Высоковольтный ввод конденсаторного типа с внутренней RIP и полимерной наружной изоляцией ГКПТII-90-150/800 О1 (ИВЕЮ.686352.010) предназначен для вывода высокого напряжения из бака трансформатора. При эксплуатации нижняя часть ввода находится внутри бака трансформатора в среде трансформаторного масла, а верхняя – на открытом воздухе.
Особенности конструкции ввода:
- Внутренняя изоляция типа RIP : низкий уровень ЧР, минимальные габариты;
- Отсутствие масла;
- Простота конструкции, монтажа и эксплуатации;
- Минимальная масса.
Ввод ГКПТII-90-150/800 О1 (ИВЕЮ.686352.010) взаимозаменяем с выпускавшимися ранее вводами для трансформаторов с бумажно-масляной, маслобарьерной и твердой изоляцией:
- ГМТБ-45-150/630 У1 (2ШЦ.800.077-1)
- ГМТА-45-150/630 У1 (2ШЦ.800.077-2)
- ГМТБ-45-150/630 Т1 (2ШЦ.800.077-3)
- ГМТА-45-150/630 Т1 (2ШЦ.800.077-4)
- ГТТII-45-150/800 (ИВЕЮ.686352.001)
- ГКТII-60-150/800 (ИВЕЮ.686352.004) (современный фарфоровый аналог, выпускается в настоящее время).

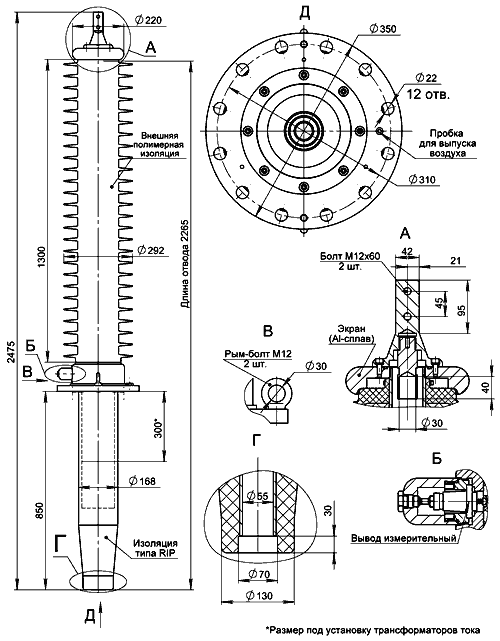

Высоковольтный ввод ГКПТII-90-150/800 О1 (ИВЕЮ.686352.010)
Технические характеристики:
Напряжение наибольшее рабочее 50 Гц |
кВ |
172 |
Напряжение наибольшее рабочее фазное |
кВ |
104 |
Напряжение испытательное для частичных разрядов (ЧР) |
кВ |
172 |
Уровень ЧР |
пКл |
10 |
Напряжение испытательное 50 Гц, 1 мин. |
кВ |
275 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс |
кВ |
650 |
Номинальный ток |
А |
800 |
Максимальный ток, lmax |
А |
800 |
Сечение проводника при lmax |
кв. мм. |
1х400 |
Ток термической стойкости в течение 2с, lth |
кА |
20 |
Ток динамической стойкости, ld |
кА |
50 |
Разрядное расстояние |
мм |
1300 |
Длина пути утечки min |
мм |
3900 |
Температура окружающей среды |
град. |
-60 +55 |
Температура масла трансформатора, максимальная среднесуточная |
град. |
90 |
Угол установки |
град. |
90 |
Испытательная консольная нагрузка |
Н |
1250 |
Масса |
кг |
90 |
Варианты обозначения: Высоковольтный ввод ГКПТ II-90-150/800 О1 (ИВЕЮ686352.010), ГКПТП-90-150/800 О1 (ИВЕЮ.686352010), ГКПТ2-90-150/800 О1 (ИВЕЮ686352010), ГКПТ 2-90-150/800 О1 (ИВЕЮ.686352-010)
