Вакуумный контактор КВТ-10-400-4У2 предназначен для коммутации трехфазных высоковольтных цепей промышленной частоты с активными и реактивными нагрузками. Контактор КВТ-10-400-4 У2 является комплектующим изделием.
Структура условного обозначения контактора КВТ-10-400-4У2:
- КВ - контактор вакуумный;
- Т - трехфазный;
- 10 - номинальное напряжение, кВ;
- 400 - номинальный ток, А;
- 4 - номинальный ток отключения, кА;
- У2 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
Контактор КВТ-10/400-4 У2
Внешний вид:

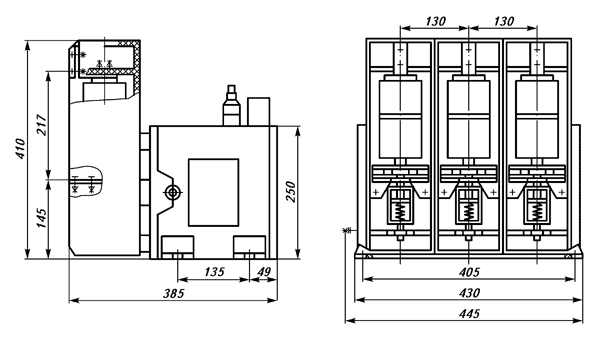

Габаритный чертеж:
Технические характеристики:
Наименование параметра: |
Значение: |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Коммутационная способность: - номинальный ток отключения, кА - ток включения, кА |
|
| Номинальный ток при частоте 50 Гц, А | до 400 |
| Стойкость при сквозных токах короткого замыкания, кА: - предельный 4-х секундный ток термической стойкости - ток электродинамической стойкости (амплитуда) |
5 20 |
| Масса, кг | 40 |
Варианты обозначения:
Контактор КВТ-10/400-4У2, КВТ-10/400-4У 2, КВТ10/400-4У2, КВТ10/400-4 У2, КВТ-10/4-400 У2,
