Вентильный разрядник РВС-150 М У1 предназначен для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливается для сетей с эффективно заземленной нейтралью. Разрядник соответствует ТУ16-521.264-79 и группе III по ГОСТ 16357-83.
Вентильный разрядник РВС-150 М У1
Условия работы:
- высота над уровнем моря не более 1000 м ;
- температура окружающего воздуха от - 45 С до +40 С ;
- относительная влажность воздуха при температуре +25 С до 100% .
Технические характеристики:
Наименование параметра |
РВС-150М У1 |
Класс напряжения сети, кВ действ. |
150 |
Номинальное напряжение, кВ действ. |
138 |
Пробивное напряжение при частоте 50
Гц в сухом состоянии и под дождем, кВ действ. |
|
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс и при полном импульсе 1,2/50 мкс, кВ |
375 |
Остающееся напряжение при импульсе
тока с длительностью фронта 8 мкс, кВ, не более |
|
Токовая пропускная способность: |
|
Длина пути утечки внешней изоляции, см. |
396 |
Допустимое тяжение проводов, Н. |
500 |
| Масса, кг. | 338 |

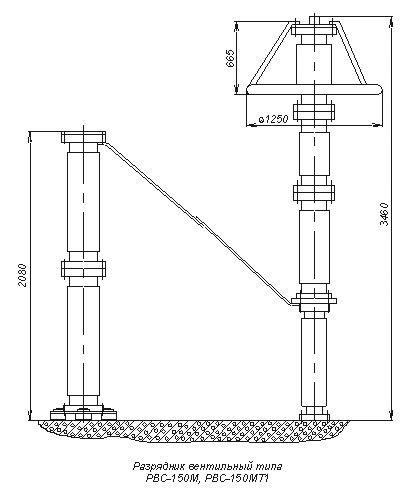

Габаритные размеры :
Варианты обозначения: разрядник РВС-150МУ1, РВС150МУ1, РВС150М У1, РВС-150М У1
