Вентильный разрядник РВРД-6 У1 с магнитным гашением специального назначения серии РВРД предназначен для защиты изоляции вращающихся электрических машин переменного тока частотой 50 и 60 Гц от атмосферных перенапряжений. Разрядник РВРД соответствует ТУ16-521.235-77 и группе I по ГОСТ 16357-83.




Вентильный разрядник РВРД-6 У1 с магнитным гашением специального назначения

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха от - 45 С до +40 С ;
  • относительная влажность воздуха при температуре +25 С до 100% .

Технические характеристики:

Наименование параметра

РВРД-6У1

Класс напряжения сети, кВ действ.

6

Номинальное напряжение, кВ действ.

7,5

Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действ.
-не менее
-не более



15
18

Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс и при полном импульсе 1,2/50 мкс, кВ

14

Остающееся напряжение при волне импульсного тока 8 мкс, кВ, не более
- с амплитудой тока 3000 А
- с амплитудой тока 5000 А
- с амплитудой тока 10000 А



14
16
18

Токовая пропускная способность:
- 20 импульсов тока волной 16/40 мкс, кА
- 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А


10,0

800,0

Длина пути утечки внешней изоляции, см.

22,5

Допустимое тяжение проводов, Н.

300

Высота (Н), мм

451

Масса, кг.
24

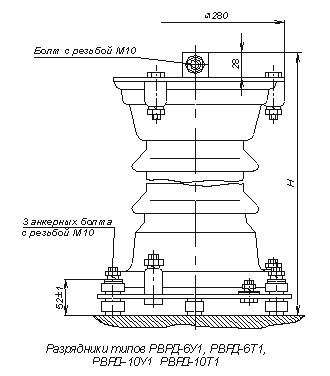

Габаритные размеры :

Вентильный разрядник РВРД-6 У1

Варианты обозначения: разрядник РВРД-6У1, РВРД6У1, РВРД-6 У 1
