Вентильный разрядник РВО-10 У1 предназначен для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливается для сетей с любой системой заземления нейтрали.
Разрядник соответствует ТУ16-521.232-77 и группе IV по ГОСТ 16357-83.




Вентильный разрядник РВО-10 У1

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха от - 45 С до +40 С ;
  • относительная влажность воздуха при температуре +28 С до 100% .

Технические характеристики:

Наименование параметра

РВО-10У1

Класс напряжения сети, кВ действ.

10

Номинальное напряжение, кВ действ.

12,7

Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действ.
-не менее
-не более



26
30,5

Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ.

48

Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более
- с амплитудой 3000 А
- с амплитудой 5000 А



43
45

Выпрямленное испытательное напряжение при измерении тока утечки, кВ

10,0

Ток утечки, мкА

6,0

Токовая пропускная способность:
- 20 импульсов тока волной 16/40 мкс, кА
- 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А


5,0

75

Длина пути утечки внешней изоляции, см.

26,0

Допустимое тяжение проводов, Н.

300

Высота (Н), мм

411

Масса, кг.
4,2

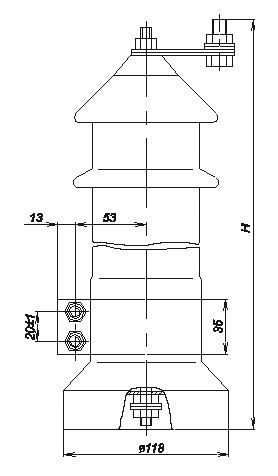

Габаритные размеры :

Вентильный разрядник РВО-10 У1

Варианты обозначения: разрядник РВО-10У1, РВО10У1, РВО-10 У 1
