Вентильный разрядник РВНО-0,5МН У1 (повышенной надежности и долговечности) предназначен для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливается для сетей с любой системой заземления нейтрали. Разрядник соответствует ТУ16-91.




Вентильный разрядник РВНО-0,5МН У1
(повышенной надежности и долговечности)

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха от - 45 С до +40 С ;
  • относительная влажность воздуха при температуре +25 С до 100% .

Технические характеристики:

Наименование параметра

РВНО-0,5МНУ1

Класс напряжения сети, кВ действ.

0,38

Номинальное напряжение, кВ действ.

0,5

Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действ.
-не менее
-не более



2,3
2,7

Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ.

4,3

Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более
- с амплитудой 250 А
- с амплитудой 1000 А
- с амплитудой 2500 А
- с амплитудой 5000 А



1,4
-
1,6
1,7

Номинальный разрядный ток, кА

2,5

Ток утечки при выпрямленном напряжении, равном номинальному напряжению, мкА.

6,0

Токовая пропускная способность:
- 20 импульсов тока волной 16/40 мкс, кА
- 20 импульсов тока волной 3/8 мс, А
- 20 импульсов тока волной 8/20 мкс, кА
- 20 импульсов прямоугольной волной 2000 мкс, А


-
-
5
125

Длина пути утечки внешней изоляции, см.

2,6

Допустимое тяжение проводов, Н.

50

Масса, кг.

0,3

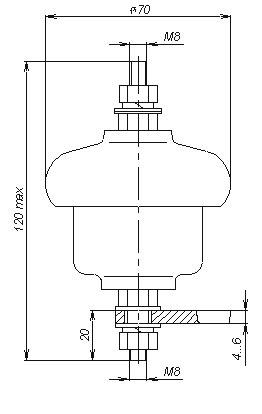

Габаритные размеры :

Вентильный разрядник РВНО-0,5МН У1

Варианты обозначения: разрядник РВНО-0,5МНУ1, РВНО0,5МНУ1, РВНО-0,5 МН У1
