Разрядник устанавливавается в сетях с заземленной нейтралью (коэффициент замыкания на “землю” не выше 1,4). Разрядник подключается параллельно защищаемому объекту и соответствует ТУ3414-016-00468683-96.
Трубчатый разрядник РТВ-110-2,5/12,5 У1
Условия работы:
- высота над уровнем моря не более 1000 м ;
- температура окружающего воздуха от - 45 С до +50 С ;
- относительная влажность воздуха при температуре +25 С до 100% .
Технические характеристики:
Наименование параметра |
РТВ-110-2,5/12,5У1 |
Номинальное напряжение, кВ действ. |
110 |
Наибольшее допустимое напряжение, кВ действ. |
100 |
Пределы тока отключения, кА: |
|
Пробивное напряжение при грозовом импульсе
1,2/50 мкс, кВ, не более: |
|
Пробивное напряжение при промышленной
частоте, кВ, не менее: |
|
Выдерживаемое напряжение коммутационного
импульса 250/2500 мкс внешней изоляции без внешнего искрового промежутка,
кВ, не менее: |
|
Выдерживаемый импульсный ток, при волне тока 8/20 мкс, кА, не менее |
50 |
Длина ( L ), мм. |
1157 |
Масса, кг. |
4,5 |

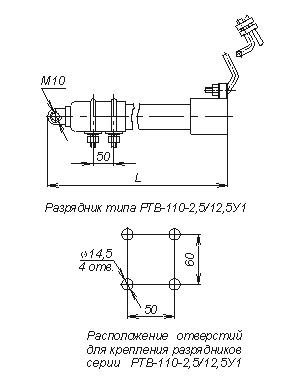

Габаритные размеры :
Варианты обозначения: разрядник РТВ-110-2,5/12,5У1, РТВ110-2,5/12,5 У1, РТВ-110-2,5/12,5 У 1
