Трубчатый разрядник РТФ-6-0,5/10 УХЛ1 предназначен для защиты от грозовых перенапряжений изоляции линий электропередач, и в совокупности с другими защитными средствами, для защиты изоляции электрооборудования (кроме вращающихся машин) станций и подстанций переменного тока частоты 50 Гц.
Разрядник устанавливавается в сетях как с изолированной, так и с заземленной нейтралью. Разрядник подключается параллельно защищаемому объекту и соответствует ГОСТ 11475-80.



Трубчатый разрядник РТФ-6-0,5/10 УХЛ1

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха от - 60 С до +50 С ;

Технические характеристики:

Наименование параметра

РТФ-6-0,5/10 У1

Номинальное напряжение, кВ действ.

6

Наибольшее допустимое напряжение, кВ действ.

7,2

Пределы тока отключения, кА:
- нижний
- верхний


0,5
10,0

Масса, кг.

1,6

L, мм.
505
L1, мм.
233
L2, мм.
65
Н, мм.
73
Н1, мм.
250
D, мм.
43
D1, мм.
41

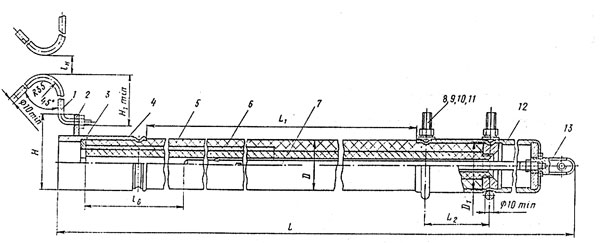

Габаритные размеры :

Трубчатый разрядник РТФ-6-0,5/10 УХЛ1

Варианты обозначения: разрядник РТФ6-0,5/10 УХЛ1, РТФ-6-0,5/10УХЛ1, РТФ-6-0,5/10 УХЛ 1, РТФ-6-0,5/10У1
