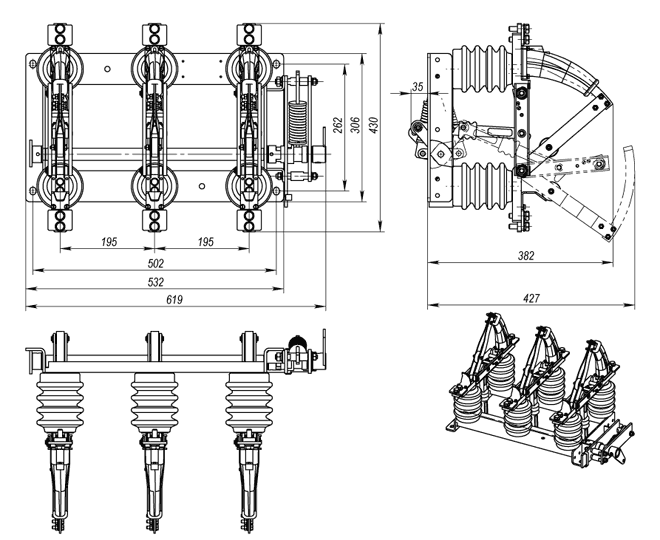

Выключатель нагрузки - разъединитель автогазовый врубной типа ВНР предназначен для оперирования под нагрузкой подключенного через него участка электрической сети. Выключатели ВНР предназначены для работы в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), комплектных трансформаторных подстанциях (КТП) и других электротехнических устройствах внутренней установки класса напряжения до 10 кВ. В отличие от силовых выключателей, выключатели нагрузки не предназначены для коммутаций токов короткого замыкания (для защиты присоединения от которых устанавливаются предохранители), но при этом имеют меньшую стоимость .

Значения климатических факторов по ГОСТ15150-69 и ГОСТ 15543-70. При этом:

• наибольшая высота над уровнем моря до 1000 м;
• верхнее рабочее значение температуры окружающего воздуха +40 С;
• нижнее рабочее значение температуры окружающего воздуха -25 С;
• относительная влажность воздуха 98 % при температуре 25 С.

Структура условного обозначения выключателя нагрузки ВНР:

ВНРХ-10/Х-10ХХ У2

• В – выключатель;
• Н- нагрузки;
• Р – ручной привод;
• п – со встроенным предохранителем;
• 10 – номинальное напряжение, кВ;
• 400, 630 – номинальный ток, А;
• 10 – номинальная периодическая составляющая тока КЗ, кА;
• з – с заземляющими ножами;
• зп – заземляющие ножи расположены после предохранителя.

Принцип работы выключателя нагрузки.

Во включенном положении выключателя ток проходит через контур главных и дугогасительных контактов. Во время отключения сначала размыкаются главные контакты и весь ток перебрасывается в цепь дугогасительных контактов, при расхождении которых загорается электрическая дуга. Малая толщина подвижного дугогасительного контакта и узкая щель, в которой он перемещается, обеспечивает хороший контакт дуги со стенками вкладышей дугогасительных камер. Благодаря высокой температуре вкладыш интенсивно выделяет газ, который стремится выйти из камеры через зазор между подвижным контактом и вкладышами. При этом возникает продольный обдув дуги, в результате чего она гаснет.

К выключателю нагрузки ВНР-10 могут последовательно подключаться силовые плавкие предохранители с кварцевым заполнением типа ПТ. В таком исполнении выключатель нагрузки имеет обозначение ВНРп-10. Предохранители могут быть установлены сверху или снизу выключателя.

Выключатели нагрузки типа ВНР-10 могут снабжаются ножами заземления. Ножи заземляют нижние (со стороны подвижных контактов) выводные контакты выключателя и устанавливаются внизу под выключателем. В таком исполнении выключатель нагрузки имеет обозначение ВНР-10з. По дополнительному заказу возможно изготовление выключателя нагрузки, имеющего ножи заземления со стороны неподвижных (верхних) контактов и с двух сторон.

Выключатель нагрузки ВНР-10з по специальному заказу может комплектоваться полурамой с предохранителями. В таком случае, полурама устанавливается с противоположной стороны от ножей заземления, такой выключатель нагрузки в таком исполнении обозначается ВНРп-10з.

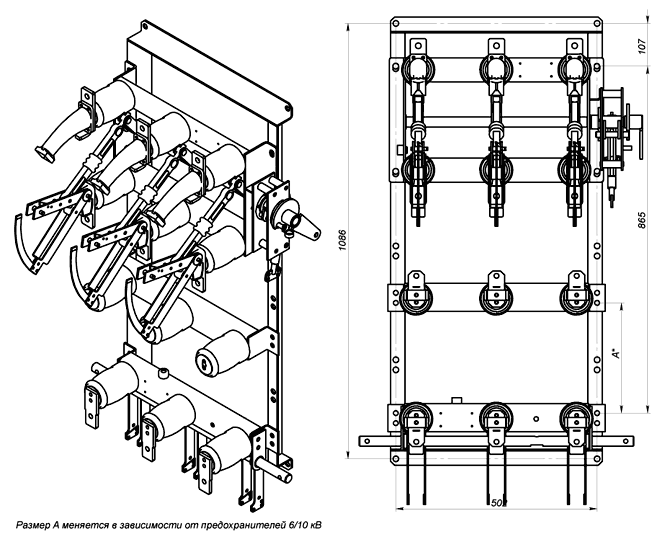

На выключателях типа ВНРп-10 также могут быть установлены заземляющие ножи за предохранителями (на полураме). В этом исполнении выключатели называют ВНРп-10зп.

Управление выключателями нагрузки осуществляется ручными приводами.

Выключатели нагрузки ВНР предназначены для замены выпускавшихся ранее выключателей нагрузки ВН-11, ВН-16, ВН-17, ВНП-16, ВНП-17 и современных ВНА-10/630 и ВНВ-10/630.

Для ремонтных целей возможна поставка комплектующих к выключателям нагрузки: изоляторов ИОР-10-3,75, дугогасительных камер, заземлителей и ручных приводов.
