Разъединители высоковольтные типа РДЗ-2-35/1000 УХЛ1, РДЗ-1-35/1000 УХЛ1, РД-35/1000 УХЛ1, РДЗ-2-35Б/1000 УХЛ1, РДЗ-1-35Б/1000 УХЛ1, РДЗ-2-35Б/2000 УХЛ1, РДЗ-1-35Б/2000 УХЛ1 предназначены для включения и отключения находящихся под напряжением обесточенных участков электрических цепей высокого напряжения 35 кВ, а также заземления отключенных участков при помощи заземлителей.

Структура условного обозначения разъединителя:

  • Р – разъединитель;
  • Д – двухколонковый;
  • З – индекс, обозначающий наличие заземлителей;
  • 1, 2 – количество заземлителей;
  • 35 – номинальное напряжение, кВ;
  • Б – усиленное исполнение изоляции – категория Б по ГОСТ 9920 (при нормальном исполнении индекс отсутствует);
  • 1000, 2000 – номинальный ток, А;
  • УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70.

Разъединители состоят из отдельных полюсов, которые могут использоваться в однополюсном или трехполюсном вариантах установки.

Полюс разъединителя выполнен в виде колонкового аппарата с разворотом главных ножей в горизонтальной плоскости и состоит из цоколя изоляционных колонок, токоведущей системы и заземляющего устройства.

Токоведущая система представляет собой два контактных ножа. Каждый нож состоит из основания, на котором крепятся параллельно две медные шины у разъединителей на 1000 А и четыре, расположенные в два яруса – у разъединителей на 2000 А. Один конец шин гибкими связями соединен с контактным выводом, а на другом образован разъемный контакт.

Вращением изоляционных колонок осуществляется операции «Включение» и «Отключение». Рычаги колонок соединены между собой внутриполюсной тягой и межполюсными тягами, поворачивающими колонки всех полюсов разъединителя на 90 градусов.

Управление разъединителями осуществляется при помощи приводов ПР-У1.





Технические характеристики:

Наименование параметра

Категория «А»

Категория «Б»

Номинальный ток, А

1000

1000

2000

Номинальное напряжение, кВ

35

35

35

Номинальный ток, А

1000

1000

2000

Предельный сквозной ток, кА

63

63

80

Ток термической стойкости, кА

25

25

31,5

Время протекания тока термической стойкости, с
- для главных ножей
- для заземлителей



3
1



3
1



3
1

Масса разъединителя в однополюсном исполнении, кг.
РД-35
РДЗ-1-35
РДЗ-2-35



39
49
53




51
57




60
66

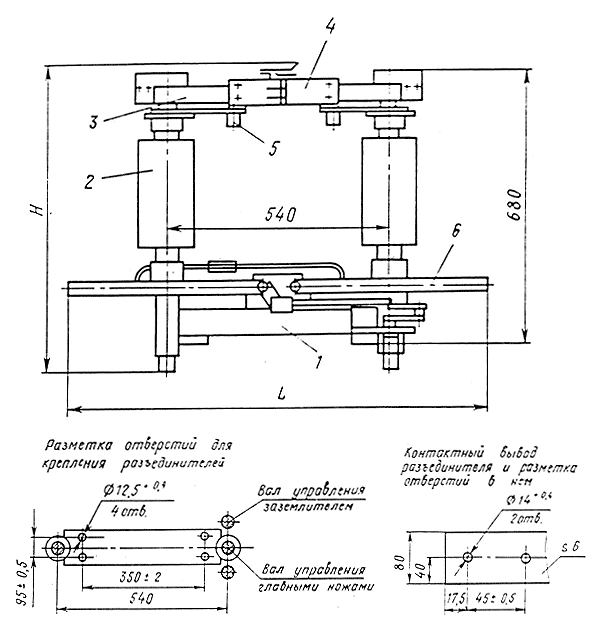

Разъединитель РДЗ-1-35/1000 УХЛ1, РДЗ-2-35/1000 УХЛ1,
РДЗ-1-35Б/1000 УХЛ1, РДЗ-2-35Б/1000 УХЛ1, РД-35/1000 УХЛ1

Разъединитель РДЗ-1-35/1000 УХЛ1, РДЗ-2-35/1000 УХЛ1, РДЗ-1-35Б/1000 УХЛ1, РДЗ-2-35Б/1000 УХЛ1, РД-35/1000 УХЛ1

Общий вид, габаритные, установочные и присоединительные размеры разъединителя:
1 – цоколь; 2 – изоляционная колонка; 3 – нож с ламелями; 4 – нож без ламелей;
5 – неподвижный контакт, 6 – заземлитель

Тип

Н, мм

L , мм

РДЗ-1-35/1000 УХЛ1

780

890

РДЗ-2-35/1000 УХЛ1

780

1030

РДЗ-1-35Б/1000 УХЛ1

780

890

РДЗ-2-35Б/1000 УХЛ1

780

1030

РД-35/1000 УХЛ1

780

750

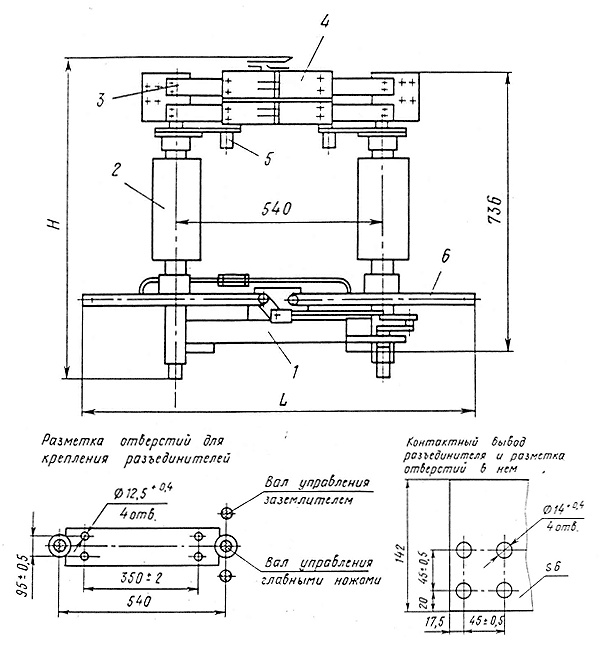

Разъединитель РДЗ-1-35Б/2000 УХЛ1, РДЗ-2-35Б/2000 УХЛ1

Разъединитель РДЗ-1-35Б/2000 УХЛ1, РДЗ-2-35Б/2000 УХЛ1

Общий вид, габаритные, установочные и присоединительные размеры разъединителя:
1 – цоколь; 2 – изоляционная колонка; 3 – нож с ламелями; 4 – нож без ламелей;
5 – неподвижный контакт, 6 – заземлитель

Тип

Н, мм

L , мм

РДЗ-1-35Б/2000 УХЛ1

865

890

РДЗ-2-35Б/2000 УХЛ1

865

1030
