Привод ПР-90/90, ПР-90/180, ПР-180/90 и ПР-180/180 предназначен для оперирования главными и заземляющими ножами разъединителей наружной установки на напряжение 35, 110 кВ.

Структура условного обозначения типоисполнений приводов:

П – привод;
Р – ручной;
90, 180 – угол поворота главного и заземляющего валов, град.;
Л – вал ножа заземления расположен слева от главного вала;
П – вал ножа заземления расположен справа от главного вала;
У1 – климатическое исполнение и категория размещения по ГОСТ.

Условия эксплуатации:

- высота установки над уровнем моря не более 1000 м;
- температура окружающего воздуха от плюс 40 С до минус 45 С.

Приводы классифицируются по углу поворота главного и заземляющего вала, количеству и расположению валов для ножей заземления.

Конструкция:

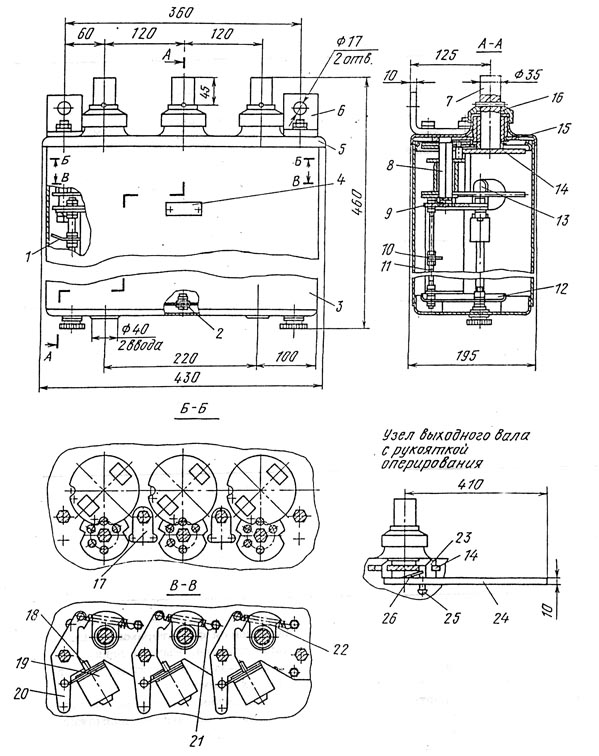

Конструкция привода выполнена в виде двух соединенных между собой панелей (см. рисунок. На панели 15 размещены ступицы с входными валами 7. На втулках 16, расположенных на валах, нанесены надписи с обозначением включенного и отключенного положений валов привода, соответствующих положениях ножей разъединителя. На верхней части панели крепиться крышка 5 с уголками 6. На нижней панели 9 расположены рычаги 20, являющиеся фиксаторами крайних положений валов привода. Рычаги запираются штоками 18 блок-замков 19 типа Б-1 или с помощью висячих замков.

Механическая блокировка, предусмотренная на приводе, исключает возможность включения заземляющих ножей при включенном главном ноже разъединителя и наоборот – включение главного ножа разъединителя при включенных ножах заземления. Механическая блокировка осуществляется с помощью рычагов 17. Устройства коммутирующие 10 типа КСА-4 и устройства коммутирующие 11 типа КСА-12 предназначены для сигнализации положения привода. Переключение устройств коммутирующих осуществляется входныс валом через передаточный механизм осью 8. Дно 12 имеет отверстия для кабельных вводов и отверстие с установленным болтом заземления 2. Весь механизм привода закрыт съемным кожухом 3. На лицевой стороне кожуха закреплена табличка 4 с обозначением типоисполнения привода.





Привод ПР-90/90, ПР-90/180, ПР-180/90 и ПР-180/180

Привод ПР-90/90, ПР-90/180, ПР-180/90 и ПР-180/180

Технические характеристики:

Типоисполнение

Угол поворота главного вала, град.

Угол поворота заземляющего вала, град.

Количество и расположение валов для ножей заземления (со стороны оператора)

ПР-90/90ЛП У1

90

90

Один справа и один слева от главного вала

ПР-90/180ЛП У1

90

180

ПР-180/90ЛП У1

180

90

ПР-180/180ЛП У1

180

180

ПР-90/90Л У1

90

90

Один слева от главного вала

ПР-90/180Л У1

90

180

ПР-180/90Л У1

180

90

ПР-180/180Л У1

180

180

ПР-90/90П У1

90

90

Один справа от главного вала

ПР-90/180П У1

90

180

ПР-180/90П У1

180

90

ПР-180/180П У1

180

180

ПР-90 У1

90

-

-

ПР-10 У1

180

-

-



Типоисполнение



Номинальный крутящий момент, Нм



Масса, кг.



Номинальное напряжение цепи управления блокировки, В



Количество коммутирующих контактов для внешних вспомогательных цепей

На главном валу

На каждом из валов ножей заземления

ПР-90/90ЛП У1

370 +/- 20

28

-220

12

4

ПР-90/180ЛП У1

ПР-180/90ЛП У1

ПР-180/180ЛП У1

ПР-90/90Л У1

370 +/-20

22

ПР-90/180Л У1

ПР-180/90Л У1

ПР-180/180Л У1

ПР-90/90П У1

ПР-90/180П У1

ПР-180/90П У1

ПР-180/180П У1

ПР-90 У1

370 +/-20

16

-

ПР-10 У1
