Ограничители перенапряжений ОПН-П-6/5,3/5/1 УХЛ1, ОПН-П-6/6,9/5/1 УХЛ1 (УХЛ2), ОПН-П-6/7,2/5/1 УХЛ1 (УХЛ2), ОПН-П-6/6,0/10/2 УХЛ1 (УХЛ2), ОПН-П-6/6,9/10/2 УХЛ1 (УХЛ2), ОПН-П-6/7,2/10/2 УХЛ1 предназначены для защиты от коммутационных и атмосферных перенапряжений изоляции электрооборудования в сетях переменного тока промышленной частоты номинальным напряжением 6 кВ (6000 В) с изолированной, компенсированной и резистивно заземленной нейтралью. Ограничители перенапряжений ОПН-П-6 изготавливаются в полимерной изоляционной покрышке.

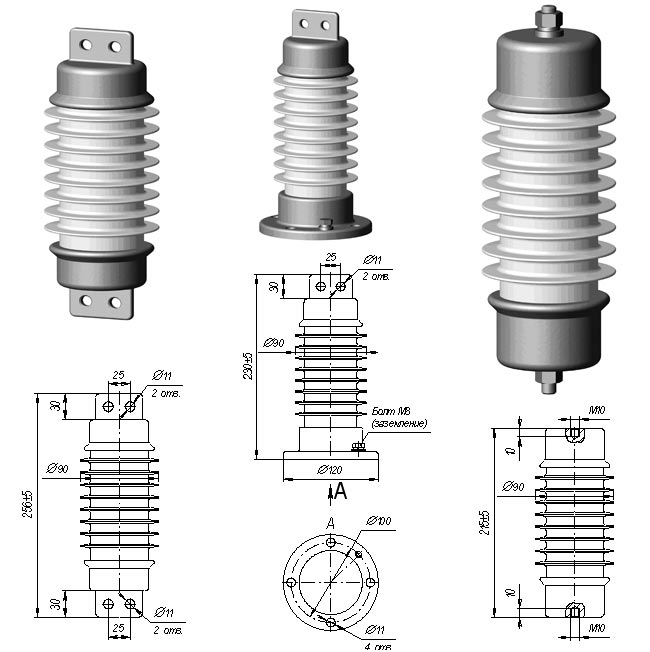

Ограничители перенапряжений
в полимерном корпусе наружной установки (категория размещения УХЛ1)
ОПН-П-6/5,3/5/1 УХЛ1,
ОПН-П-6/6,9/5/1 УХЛ1 ,
ОПН-П-6/7,2/5/1 УХЛ1,
ОПН-П-6/6,0/10/2 УХЛ1,
ОПН-П-6/6,9/10/2 УХЛ1,
ОПН-П-6/7,2/10/2 УХЛ1

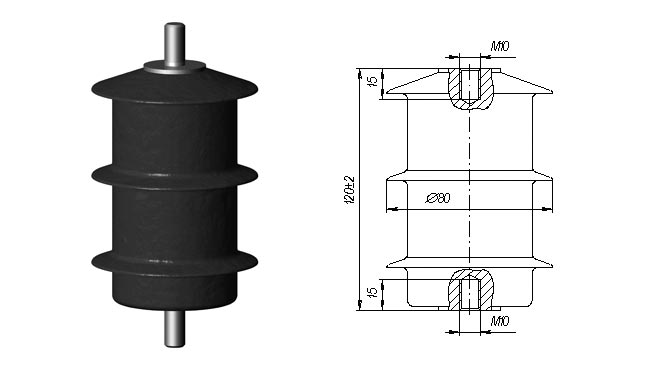

Ограничители перенапряжений в полимерном корпусе внутренней установки (категория размещения УХЛ2)
ОПН-П-6/6,9/5/1 УХЛ2,
ОПН-П-6/7,2/5/1 УХЛ2,
ОПН-П-6/6,0/10/2 УХЛ2,
ОПН-П-6/6,9/10/2 УХЛ2
Технические характеристики:
|
Тип ограни-чителя |
Наибольшее длительно допустимое рабочее напряжение, кВ действ. |
Номинальное напряжение ограничителя, кВ действ |
Номинальный разрядный ток, А |
Пропускная способность на прямо-угольном импульсе тока длитель-ностью 2000 мкс, А |
Остающееся напряжение |
||||||
|
при импульсном токе на волне 8/20 мкс с амплитудой, кВ, не более |
при импульсном токе на волне 30/60 мкс с амплитудой,кВ, не более |
||||||||||
|
2,5 кА |
5 кА |
10 кА |
20 кА |
125 А |
250 А |
500 А |
|||||
|
ОПН-П-6/5,3/5/1 УХЛ1 |
5,3 |
7,0 |
5000 |
300 |
15,6 |
16,3 |
17,7 |
− |
12,5 |
13,0 |
13,8 |
|
ОПН-П-6/6,9/5/1 УХЛ1, УХЛ2 |
6,9 |
9,1 |
20,2 |
21,3 |
23,0 |
− |
16,3 |
16,9 |
18,0 |
||
|
ОПН-П-6/7,2/5/1 УХЛ1, УХЛ2 |
7,2 |
9,4 |
20,8 |
22,3 |
24,4 |
− |
17,5 |
18,0 |
18,8 |
||
|
ОПН-П-6/6,0/10/2 УХЛ1, УХЛ2 |
6,0 |
7,7 |
10000 |
500 |
− |
17,8 |
19,5 |
21,8 |
14,0 |
14,4 |
15,1 |
|
ОПН-П-6/6,9/10/ 2 УХЛ1, УХЛ2 |
6,9 |
9,1 |
− |
20,5 |
22,4 |
25,1 |
16,1 |
16,6 |
17,3 |
||
|
ОПН-П-6/7,2/10/2 УХЛ1 |
7,2 |
9,4 |
− |
21,4 |
23,4 |
26,2 |
16,8 |
17,3 |
18,0 |
||
Варианты обозначения: ОПНП-6/5,3/5/1, ОПНП-6/6,9/5/1 УХЛ1,
ОПНП-6/7,2/5/1 УХЛ1, ОПНП-6/6,0/10/2 УХЛ1,
ОПНП-6/6,9/10/2 УХЛ1, ОПНП-6/7,2/10/2 УХЛ1, ОПНП6/5,3/5/1, ОПНП6/6,9/5/1 УХЛ1,
ОПНП6/7,2/5/1 УХЛ1,
ОПНП6/6,0/10/2 УХЛ1,
ОПНП6/6,9/10/2 УХЛ1, ОПНП6/7,2/10/2 УХЛ1,
