Конденсаторная установка УКЛ-57М-6,3-900 У1 (без разъединителя, размещение ячейки ввода – слева) предназначена для повышения коэффициента мощности электроустановок промышленных предприятий и распределительных сетей напряжением 6 кВ частоты 50 Гц.

Установка предназначена для эксплуатации на открытом воздухе (категория 1) в следующих условиях:

  • интервал температур от минус 45 до плюс 40 С;
  • относительная влажность воздуха до 80 % при температуре 20 С;
  • высота над уровнем моря не более 1000 м;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Установка конденсаторная УКЛ57М-6,3-900 У1 состоит из ячейки ввода и конденсаторных ячеек, количество которых зависит от мощности установки. Ячейки соединены между собой электрически-сборными шинами, механически-болтовыми соединениями и блокировочным валом.

Конденсаторные установки модернизированной серии имеют следующие преимущества по сравнению с аналогичными выпускаемыми ранее УКЛ-57-6,3-900 У1:

  • улучшенные на 20% массогабаритные характеристики;
  • удобство в обслуживании коммутационных аппаратов;
  • в конструкции предусмотрена возможность ступенчатого снижения мощности до 225 кВАр шагом в 225 кВАр;
  • увеличена степень защиты;
  • в комплектации используются вновь разработанные конденсаторы КЭП3-6,3-225-2У1 с улучшенными удельно объемными и весовыми характеристиками. Тангенс угла диэлектрических потерь конденсаторов КЭП3-6,3-225-2У1 –0,5х10-3 .

Применение конденсаторных установок УКЛ-57-М-6,3-900 У1 поможет Вам значительно сократить – 30% затрат на оплату электроэнергии, существенным образом снизить нагрузку на трансформаторы и кабели и тем самым повысить надежность Ваших сетей.





Конденсаторная установка УКЛ-57М-6,3-900 У1

Конденсаторная установка УКЛ-57М-6,3-900 У1 (наружной установки) - ООО ПТК ЭНЕРГОМАШ  (УКРАИНА)

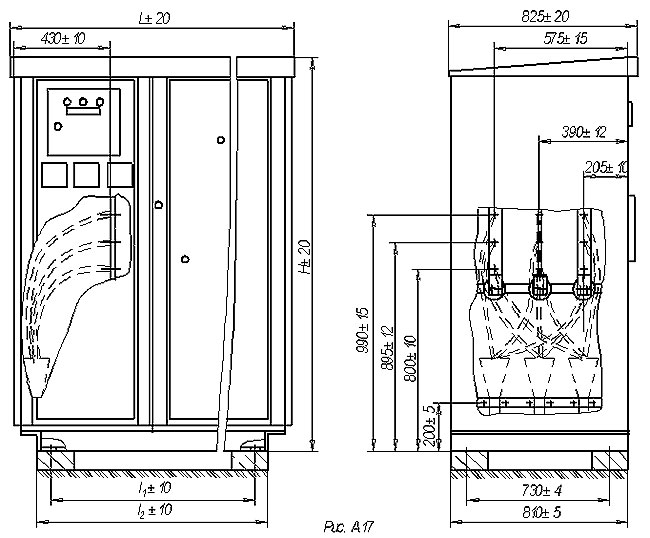

Габаритные размеры :

Тип конденсаторной установки
L, мм
l1, мм
l2, мм
l3, мм
l4, мм
l5, мм
l6, мм
Н, мм
Масса, кг
Конденсаторная установка УКЛ57М-6,3-900 У1
1860
1460
1606
-
-
-
-
1790
650

Технические характеристики:

Наименование параметра
Показатель
Номинальное напряжение, кВ
6,3
Номинальная мощность, кВар
900
Частота тока, Гц
50
Вариант исполнения
без разъединителя
Размещение ячейки ввода
слева

Варианты обозначения: Конденсаторная установка УКЛ-57М-6,3-900 У1, УКЛ-57-М-6,3-900 У1, УКЛ57М-6,3-900 У1, УКЛ-57М-6,3-900У1, УКЛ57М-6,3-900У1, УКЛ-57-6,3-900 У1, УКЛ57-6,3-900 У1, УКЛ57-6,3-900У1
