Трансформаторы ТВ-35-I, ТВ-35-II предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц. Трансформаторы встраиваются в масляные выключатели (С-35, МКП-35, ВТ-35) или силовые трансформаторы.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы могут работать в среде масла или смеси воздуха с маслом при климатических условиях:

  • температура окружающего воздуха – от минус 45 C до плюс 40 C для исполнения «У», от минус 10 C до плюс 45 C для исполнения «Т», от минус 60 C до плюс 40 C для исполнения «ХЛ», «УХЛ» и от минус 60 C до плюс 45 С для исполнения »О»;
  • высота над уровнем моря не более 1000 м ;
  • Для трансформаторов, встраиваемых в масляные выключатели (С-35, ВТ-35, МКП-35, температура трансформаторного масла, окружающего трансформатор, не выше 90 C, для трансформаторов, встраиваемых в силовые масляные трансформаторы, не выше 95 C.



ВСТРОЕННЫЙ ТРАНСФОРМАТОР ТОКА ТВ-35-I, ТВ-35-II
(для измерения и защиты)

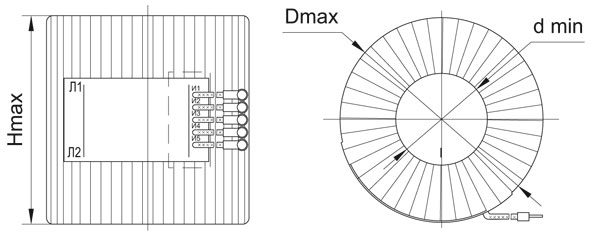

Габаритный чертеж:

ВСТРОЕННЫЙ ТРАНСФОРМАТОР ТОКА ТВ-35-I, ТВ-35-II для измерения и защиты

Габаритные размеры:

Тип трансфор-матора
Номинальный первичный ток, А
Номина-льный вторичный ток, А
Размеры, мм
Масса
max, кг
Климати-ческое исполнение
L, мм
D
max
d
min
H
max
ТВ-35-I
200; 300
5
248
120
97
15
У2
350±10
600
252
116
102
18
1500
280
90
130
21
ТВ-35-II
5

Т2; У2; ХЛ2
135±20

150-1000
185
88
200
16
1200-1500
195
85
220
31
ТВ-35-II-1
600
5
195
85
220
31
У2

Технические характеристики:

Тип трансфор-матора
Вариант испол-нения
Номинальный ток, А
Вто­ричная нагрузка при cos φ=0,8 в классе точности, В-А
Ток терми-ческой
стой-
кости, кА(крат-ность)
Номи-нальная предель-ная крат-ность
Длитель-ность протека-ния тока кз, с
первичный
вторичный
0,5
1
3
10
ТВ-35-I
200/5
75
5
-
-
-
20
10
-
4
100
-
-
-
20
-
150
-
-
20
-
5
200
-
-
20
-
9
300/5
100
-
-
-
20
-
150
-
-
20
-
5
200
-
-
20
-
9
300
-
10
-
-
25
600/5
200
-
-
20
-
9
300
-
10
-
-
25
400
-
20
-
-
16
600
10
-
-
-
16*
1500/5
600
10
-
-
-
16*
750
30
-
-
-
13*
1000
30
-
-
-
10*
1500
30
-
-
-
6.5*
ТВ-35-II
150/5***
50
5
-
-
-
10
25
-
3
75
-
-
-
20
-
100
-
-
-
20
-
150
-
-
-
30
-
300/5***
100
-
-
-
20
-
150
-
-
-
30
-
200
-
-
-
40
-
300
-
-
30
-
7
600/5***
200
-
-
-
40
-
300
-
-
30
-
7
400
-
-
40
-
8
600
-
30
-
-
14
1000/5
400
-
-
40
-
8
600
-
30
-
-
14
750
30
-
-
-
20
1000
30
-
-
-
22
1200/5
600
30
-
-
-
34
800
30
-
-
-
31*
1000
30
-
-
-
25*
1200
30
-
-
-
21*
1500/5
600
30
-
-
-
34
750
30
-
-
-
33*
1000
30
-
-
-
25*
1500
30
-
-
-
17*
ТВ-35-II-1
600/5***
200
5
5
-
-
-
25
50
3
300
10
-
-
-
45
400
30
-
-
-
25
600
30
-
-
-
34

*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) ВТоричная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

Варианты обозначения трансформаторов:

Тип трансформатора
Вариант исполнения
Вариант 1
Вариант 2
Вариант 3
ТВ-35-I
200/5
ТВ-35-I 200/5
ТВ35-I 200/5
ТВ-35-1 200/5
300/5
ТВ-35-I 300/5
ТВ35-I 300/5
ТВ-35-1 300/5
600/5
ТВ-35-I 600/5
ТВ35-I 600/5
ТВ-35-1 600/5
1500/5
ТВ-35-I 1500/5
ТВ35-I 1500/5
ТВ-35-1 1500/5
ТВ-35-II
150/5
ТВ-35-II 150/5
ТВ35-II 150/5
ТВ-35-2 150/5
300/5
ТВ-35-II 300/5
ТВ35-II 300/5
ТВ-35-2 300/5
600/5
ТВ-35-II 600/5
ТВ35-II 600/5
ТВ-35-2 600/5
1000/5
ТВ-35-II 1000/5
ТВ35-II 1000/5
ТВ-35-2 1000/5
1200/5
ТВ-35-II 1200/5
ТВ35-II 1200/5
ТВ-35-2 1200/5
1500/5
ТВ-35-II 1500/5
ТВ35-II 1500/5
ТВ-35-2 1500/5
ТВ-35-II-1
600/5
ТВ-35-II-1 600/5
ТВ35-II-1 600/5
ТВ-35-2-1 600/5
