Трансформаторы ТВ-110-I, ТВ-110-II номинальным напряжением 110 кВ предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц. Трансформаторы встраиваются в масляные выключатели (У-110, МКП-110, ВМТ-110) или силовые трансформаторы.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы могут работать в среде масла или смеси воздуха с маслом при климатических условиях:

  • температура окружающего воздуха – от минус 45 C до плюс 40 C для исполнения «У», от минус 10 C до плюс 45 C для исполнения «Т», от минус 60 C до плюс 40 C для исполнения «ХЛ», «УХЛ» и от минус 60 C до плюс 45 С для исполнения »О»;
  • высота над уровнем моря не более 1000 м ;
  • Для трансформаторов, встраиваемых в масляные выключатели (У-110, МКП-110, ВМТ-110), температура трансформаторного масла, окружающего трансформатор, не выше 90 C, для трансформаторов, встраиваемых в силовые масляные трансформаторы, не выше 95 C.



ВСТРОЕННЫЙ ТРАНСФОРМАТОР ТОКА ТВ-110-I, ТВ-110-II
(для измерения и защиты)

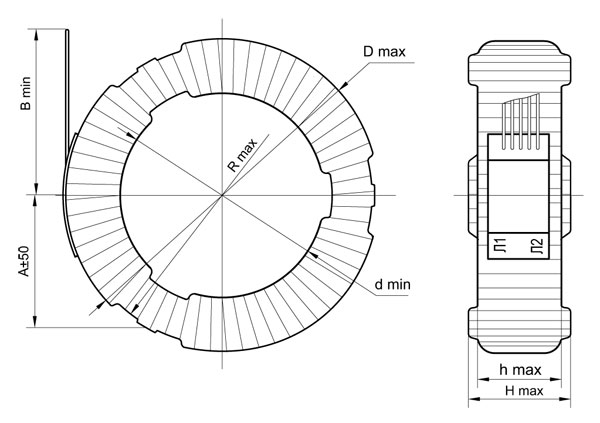

Габаритный чертеж:

ВСТРОЕННЫЙ ТРАНСФОРМАТОР ТОКА ТВ-110-I, ТВ-110-II - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Габаритные размеры:

Тип трансформатора
Климатическое
исполнение
Размеры, мм
Масса кг, max
d
min
D
max
R
min
A
B min
H
max
H
max
TB-110-I
У2
325
540
251
282
1350
208
177
96±1
TB-110-I
ХЛ2
206
175
97±6
TB-110-II
У2
300
565
295
202
103±6
TB-110-II
ХЛ2
97±6
Примечание: Размеры приведены для исполнения с наибольшим первичным током (для ТВ-110-II-1000/1 dmin= 318 мм).


Технические характеристики:

Тип транс-фор-матора
Вариант исполне-ния
Номинальный ток, А
Вторичная наг-рузка при
cos φ=0,8 в классе точности, В-А
Ток
терми-ческой стой-кости, кА(крат-ность)
Номина-льная предель-ная крат-ность
Дли-тель-ность про-тека-ния тока кз, с
первич-ный
вторич-ный
0,5
1
3
10
ТВ-110-I
200/5***
75
5
-
-
-
10
20
-
3
100
-
-
20
-
-
150
-
-
20
-
-
200
-
-
10**
30
22
300/5
100
-
-
20
-
-
150
-
-
20
-
-
200
-
-
10**
30
22
300
-
-
15**
40
20
600/5
200
-
-
10**
30
22
300
-
-
15**
40
20
400
-
-
30
-
15
600
10
20
50**
-
25
1000/5
400
-
10
30**
-
15
600
10
20
50**
-
25
750
20
25
75**
-
15
1000
30
50**
-
-
20*
1200/5
600
10
-
-
-
35*
750
20
-
-
-
35*
1000
30
-
-
-
35*
1200
30
-
-
-
35*
ТВ-110-II
200/5***
75
5
-
-
-
15
50
-
3
100
-
-
20
-
5
150
-
-
20
-
10
200
-
10
20**
-
20
300/5***
100
-
-
20
-
5
150
-
-
20
-
10
200
-
10
20**
-
20
300
-
15
30**
-
20
600/5
200
-
-
15
-
34
300
-
15
-
-
50
400
-
25
-
-
40
600
25
-
-
-
60
1000/5
500
10**
15
-
-
80
600
25
-
-
-
60
750
50
-
-
-
37
1000
50
-
-
-
50*
2000/5
1000
50
-
-
-
50*
1200
50
-
-
-
42
1500
50
-
-
-
33*
2000
50
-
-
-
25*
1000/1
500
1
25**
60
-
-
50
600
30
-
-
-
50
750
50
-
-
-
37
1000
50
-
-
-
50*
2000/1
1000
50
-
-
-
50*
1200
50
-
-
-
42
1500
50
-
-
-
33*
2000
50
-
-
-
25*

*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) ВТоричная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

Варианты обозначения трансформаторов:

Тип трансформатора
Вариант исполнения
Вариант 1
Вариант 2
Вариант 3
ТВ-110-I
200/5
ТВ-110-I 200/5
ТВ110-I 200/5
ТВ-110-1 200/5
300/5
ТВ-110-I 300/5
ТВ110-I 300/5
ТВ-110-1 300/5
600/5
ТВ-110-I 600/5
ТВ110-I 600/5
ТВ-110-1 600/5
1000/5
ТВ-110-I 1000/5
ТВ110-I 1000/5
ТВ-110-1 1000/5
1200/5
ТВ-110-I 1200/5
ТВ110-I 1200/5
ТВ-110-1 1200/5
ТВ-110-II
200/5
ТВ-110-II 200/5
ТВ110-II 200/5
ТВ-110-2 200/5
300/5
ТВ-110-II 300/5
ТВ110-II 300/5
ТВ-110-2 300/5
600/5
ТВ-110-II 600/5
ТВ110-II 600/5
ТВ-110-2 600/5
1000/5
ТВ-110-II 1000/5
ТВ110-II 1000/5
ТВ-110-2 1000/5
2000/5
ТВ-110-II 2000/5
ТВ110-II 2000/5
ТВ-110-2 2000/5
1000/1
ТВ-110-II 1000/1
ТВ110-II 1000/1
ТВ-110-2 1000/1
2000/1
ТВ-110-II 2000/1
ТВ110-II 2000/1
ТВ-110-2 2000/1
