ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТШЛ-10 У3 И ТШЛ-10-I У3

Трансформатор предназначен для питания цепей измерения, защиты и управления, для изолирования цепей вторичного тока от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ. Трансформаторы применяются для встраивания в закрытые шинопроводы (ТШЛ-10, ТШЛП-10), комплектные распределительные устройства (ТШЛК-10, ТШЛПК-10), а также для встраивания в закрытые шинопроводы и комплектные распределительные устройства с круглой шиной (ТШЛ-10-I). Трансформаторы изготавливаются в исполнении «У» или «Т» категории размещения 3 по ГОСТ 15150

ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТШЛ-10 У3 и ТШЛ-10-I У3

Условия работы:

высота над уровнем моря не более 1000 м ;

температура окружающей среды: при эксплуатации – от минус 45 С до плюс 70 С;

окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

рабочее положение – любое.

Технические характеристики

Наименование параметра

Норма

Номинальное напряжение, кВ

10 или 11

Наибольшее рабочее напряжение, кВ

Номинальная частота переменного тока, Гц

50 или 60

Номинальный первичный ток, А:
ТШЛП-10; ТШЛПК-10; ТШЛ-10-I-1
ТШЛ-10; ТШЛК-10; ТШЛ-10-I-2

1000; 2000
2000; 3000; 4000; 5000

Номинальный вторичный ток, А

1; 5

Число вторичных обмоток, шт.

Номинальный класс точности:
обмотка для измерений
обмотка для защиты

0,2; 0,2S; 0,5; 0,5S;
10Р

Номинальная вторичная нагрузка обмотки с коэффициентом мощности cos y = 0,8, В·А:
обмотка для измерений
обмотка для защиты

20
30

Кратность трехсекундного тока термической стойкости

Номинальная предельная кратность обмотки для защиты

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

42
75

Габаритные размеры

Тип трансформатора

B , мм

C , мм

D , мм

a , град

Масса, кг

Исполнение

ТШЛП-10; ТШЛПК-10;
ТШЛ-10-I-1

300

110

1
2

ТШЛ-10; ТШЛК-10;
ТШЛ-10-I-2

135

350

175

1
2

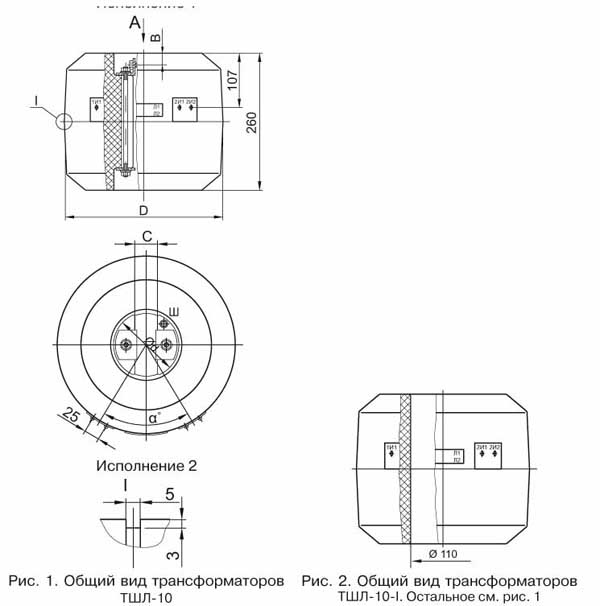

Чертеж

ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТШЛ-10 У3 И ТШЛ-10-I У3

Варианты обозначения: трансформатор ТШЛ10, ТШЛ10 - 1, ТШЛП10, ТШЛ10 - I , ТШЛК10, ТШЛПК10
