Трансформаторы предназначены для встраивания в комплектные трансформаторные подстанции и служат для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформаторы изготавливаются в исполнении «У» или «Т» категории размещения 3 по ГОСТ 15150




ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТШЛ-0,66 У3 и ТШЛ-0,66-I У3

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды: при эксплуатации – от минус 45 С до плюс 70 С;
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики

Номинальное напряжение, кВ

0,66

Номинальный первичный ток, А

2000, 3000, 4000, 5000

Наибольший рабочий первичный ток, А

2000, 3200, 4000, 5000

Номинальный вторичный ток, А

1 или 5

Номинальная частота, Гц

50 или 60

Класс точности

0,5 S ; 0,5; 10P

Номинальная вторичная нагрузка при cos y = 0,8, В-А

15

Кратность односекундного тока термической стойкости для первичных токов:



2000 A

60

3000 A

40

4000 A , 5000 А

40

Номинальная предельная кратность при междуфазном расстоянии 140 мм (для трансформаторов на 2000, 3000 А) и 750 мм (для трансформаторов на 4000, 5000 А)

8

Номинальная предельная кратность при междуфазном расстоянии 140 мм (для трансформаторов на 4000, 5000 А)

4

Габаритные размеры

Номинальный первичный ток, А

А

В

В1

L1

B2

L2

L

H

B3

B4

C

Масса, кг.

2000-3000

142

72

85

75

39

50

181

277

255

165

129

10

4000-5000

200

82

95

85

79

45

251

302

265

175

199

15

Чертеж

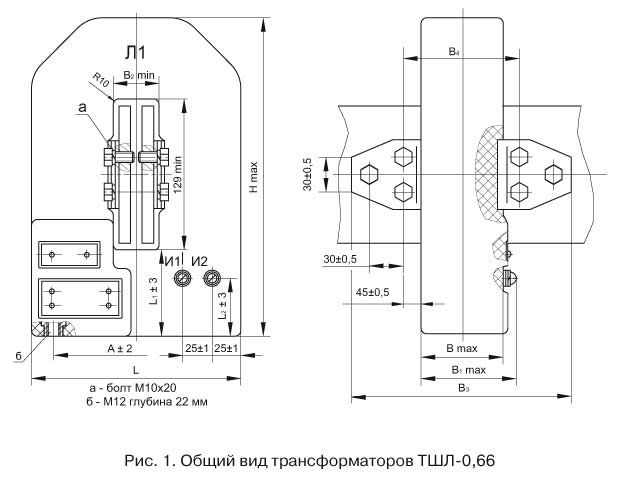

ТРАНСФОРМАТОР ТОКА ТШЛ-0,66 У3

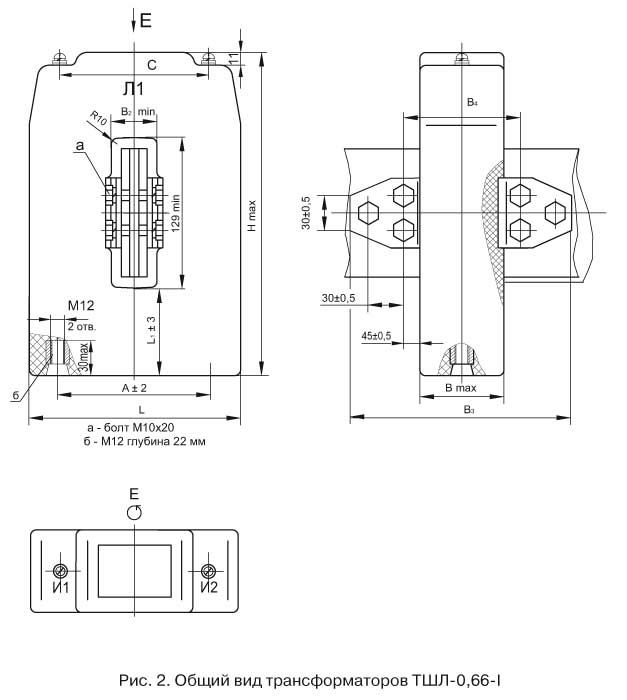

ТРАНСФОРМАТОР ТОКА  ТШЛ-0,66-I У3

Варианты обозначения: трансформатор ТШЛ0,66 У3, ТШЛ-0,66-1, ТШЛ0,66У3
