Трансформатор ТПОЛ-35 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 35 кВ включительно. Кроме того, трансформатор тока ТПОЛ-35 на номинальный первичный ток 1500 А и номинальный класс точности 10Р/10Р может устанавливаться в цепях нулевых выводов турбогенератора, если значение тока последнего не превышает 400А. Трансформатор изготовлен в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150




ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА ТПОЛ-35

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики:

Наименование параметра
Показатель
Номинальное напряжение, кВ
35
Номинальный первичный ток, А
400, 600, 800, 1000, 1500
Номинальный вторичный ток, А
5
Номинальная частота, Гц
50
Номинальная вторичная нагрузка при
cos j= 0,8, В-А:
30
Номинальный класс точности вторичной
обмотки:
для измерений
для защиты


 0,5; 1,0;
10Р
Номинальная предельная кратность обмотки для
защиты при номинальном первичном токе, А:
400
600
800
1000
1500


13
18
24
24
26
Кратность трехсекундного тока термической
стойкости при номинальном первичном токе, А:
400
600
800
1000
1500


16
24
32
40
52
Ток электродинамической стойкости, кА:
100
Масса, кг.
55

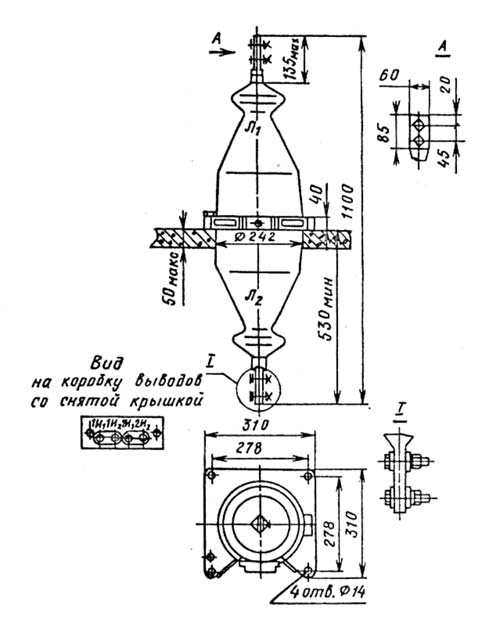

Чертеж:

ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА ТПОЛ-35

Варианты обозначения: трансформатор ТПОЛ35, ТПОЛ-35У3, ТПОЛ35У3
