ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ ТОКА ТПЛ-20 И ТПЛ-35

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 20 кВ - ТПЛ-20; до 35 кВ - ТПЛ-35. Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Трансформаторы изготавливаются в исполнении "УХЛ" или "Т" категории размещения 2 по ГОСТ 15150

ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ ТОКА ТПЛ-20 И ТПЛ-35

Условия работы:

высота над уровнем моря не более 1000 м ;

температура окружающей среды от минус 45 С до плюс 50 С для исполнения "У2" и от минус 10 С до плюс 50 С для исполнения "Т2";

окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

рабочее положение – любое.

Технические характеристики

Номинальное напряжение, кВ

Наибольшее рабочее напряжение, кВ

40,5

Номинальный первичный ток, А*

300, 400, 600, 800, 1000, 1500

Номинальный вторичный ток, А

1; 5

Номинальная частота, Гц

50 или 60

Количество вторичных обмоток

Номинальная вторичная нагрузка при cos j= 0,8, В.А:
обмотки для измерений
обмотки для защиты

20
20

Класс точности вторичной обмотки для измерения при номинальном первичном токе, А:
300
400
600–1500
для защиты

0,2 S; 0,5 S; 1,0;
0,2 S; 0,5 S; 0,5; 1,0;
0,2 S; 0,5 S; 0,5;
10Р

Номинальная предельная кратность обмотки для
защиты при номинальном первичном токе, А:
300,
400
600
800; 1000
1500

13
13
18
24
26

10
13
18
24
26

Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А:
300,
400
600
800,
1000
1500

16
16
24
32
40
60

12
16
24
32
40
60

Ток электродинамической стойкости, кА, при
номинальном первичном токе, А:
300,
400
600
800,
1000
1500

41
41
61
82
102
153

31
41
61
82
102
153

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

65
125

95
220

Габаритные размеры

Номинальный первичный ток, А

S, мм

Масса, кг

ТПЛ 20

ТПЛ 35

300,400, 600
800
1000
1500

6,5
9,5
11,5
18

Тип

Размеры, мм

L, мм

I, мм

B, мм

ТПЛ-20
ТПЛ-35

770
990

540
760

240
410

Чертеж

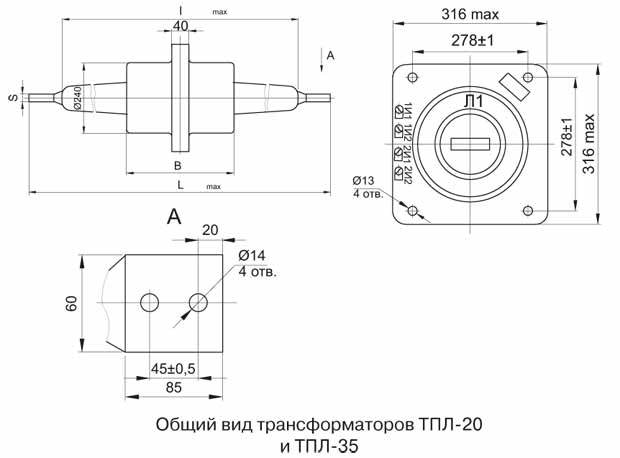

Трансформатор тока ТПЛ-20, трансформатор ТПЛ-35

Варианты обозначения: трансформатор ТПЛ20 УХЛ2, ТПЛ35 УХЛ2, ТПЛ20УХЛ2, ТПЛ35УХЛ2
