Трансформатор ТПЛ-10-М предназначен для передачи сигнала измерительной
информации измерительным приборам и устройствам защиты и управления,
для изолирования цепей вторичных соединений от высокого напряжения
в комплектных устройствах внутренней установки (КРУ) переменного тока
частоты 50 или 60 Гц на класс напряжения до 10 кВ.
Трансформатор предназначен для достройки и ремонтных целей взамен
трансформатора тока ТПЛ-10, снятого ранее с производства.
Трансформатор изготавливается в исполнении «У» и «Т» категории размещения
2 по ГОСТ 15150
ОПОРНО-ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА ТПЛ-10-М
Условия работы:
- высота над уровнем моря не более 1000 м ;
- температура окружающей среды от минус 45 С до плюс 50 С для исполнения "У2" и от минус 10 С до плюс 50 С для исполнения "Т2";
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение – любое.
Технические характеристики
| Наименование параметра |
Норма |
| Номинальное напряжение, кВ |
10 , 11 |
| Наибольшее рабочее напряжение, кВ |
12 |
| Номинальная частота, Гц |
50, 60 |
| Номинальный первичный ток, А |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150;
200; 300; 400; 600 |
| Номинальный вторичный ток, А |
1; 5 |
| Количество вторичных обмоток |
2 |
| Исполнение по обмоткам |
0,5/10Р; 0,5S/10Р; 0,2/10Р; 0,2S/10Р; 10Р/10Р |
| Класс точности: а) вторичной обмотки для измерений при номинальном первичном токе: - 15, 30, 75, 300, 600 А - 10, 20, 40, 50, 100, 150, 200 А - 5, 80, 400 А б) вторичной обмотки для защиты |
0,2 S; 0,5 S; 0,2 S; 0,5 S; 0,5 0,5 S; 0,5 10Р |
| Номинальная вторичная нагрузка при cosj=0,8
В-А обмотки для измерений обмотки для защиты |
10 15 |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее |
13 |
| Кратность трехсекундного тока термической
стойкости при
номинальном первичном токе, А: от 5 до 300 400, 600 |
60 45 |
| Кратность тока электродинамической стойкости
при
номинальном первичном токе, А: от 5 до 300 400, 600 |
265 200 |
| Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
42 75 |
|
Номинальный первичный ток, А |
Коэффициент безопасности приборов вторичной обмотки для измерений, не более, при классе точности |
||
|
0,2S |
0,5S |
0,5 |
|
|
10, 20, 40, 50, 100, 200 |
7 |
5 |
15 |
|
5, 80, 400 |
- |
5 |
15 |
|
15, 30, 75, 150, 300, 600 |
7 |
- |
18 |
Габаритные размеры
|
Номинальный первичный ток, А |
||
|
В, мм |
Рис. |
|
|
5–100 |
3 |
1 |
|
150–300 |
6 |
1 |
|
400 |
3 |
|
|
600 |
8 |
|
Исполнение по обмоткам |
|
|
L, мм |
|
|
0,5/10Р; 0,5S/10Р; 0,2/10Р; 0,2S/10Р |
135±1 |
|
10Р/10Р |
150±1 |

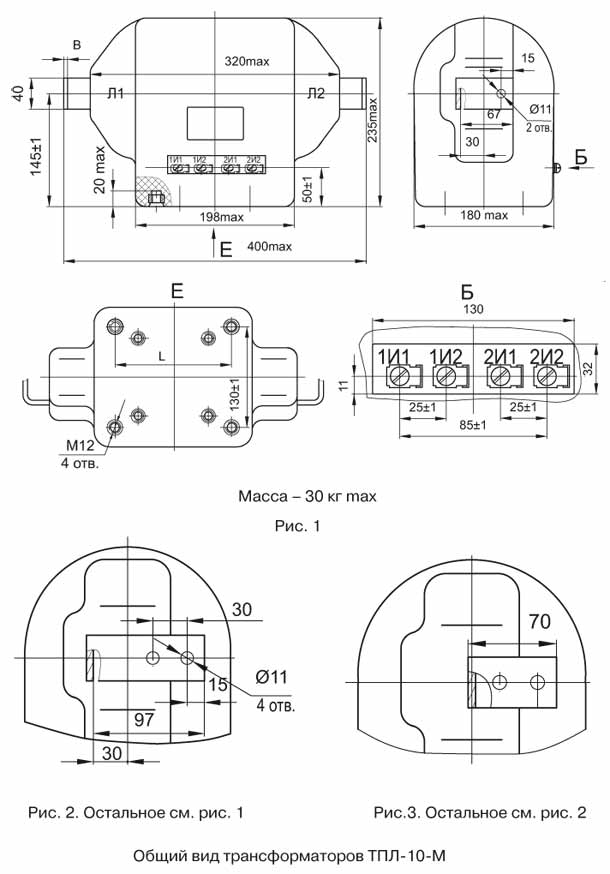

Чертеж
Варианты обозначения: трансформатор ТПЛ10М, ТПЛ-10М, ТПЛ10-М
