Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 в схемах измерения. Трансформаторы изготавливаются в исполнении «У» или «Т» категории 3 по ГОСТ 15150




ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОП-0,66 У2

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды: при эксплуатации – от минус 45 С до плюс
  • 50 С, при транспортировании и хранении – от минус 50 С до плюс 50 С;
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики

Номинальный первичный ток, А

Номинальный вторичный ток, А

Номинальная вторичная нагрузка с коэффициентом мощности cos y = 0,8, В-А

Класс точности

1; 5; 10; 15; 20; 30; 40; 50

1; 5

3

0,2

1; 5; 10; 15; 20; 30; 40; 50

1; 5

5

0,2S; 0,5S; 0,5; 1,0

75; 80; 100; 150; 200

1; 5

3

0,2

75; 80; 100; 150; 200

1; 5

5

0,2S; 0,5S; 0,5; 1,0

75; 80; 100; 150; 200

1; 5

10

1,0

Габаритные размеры

Тип

Номинальный первичный ток, А

С, мм

С1, мм

В, мм

В1, мм

Н, мм

Н1, мм

Е , мм

M, мм

d, мм

Масса, кг.

ТОП-0,66

1-200

81

86

46

53

107

43

11,25

65

-

0,75

Чертеж

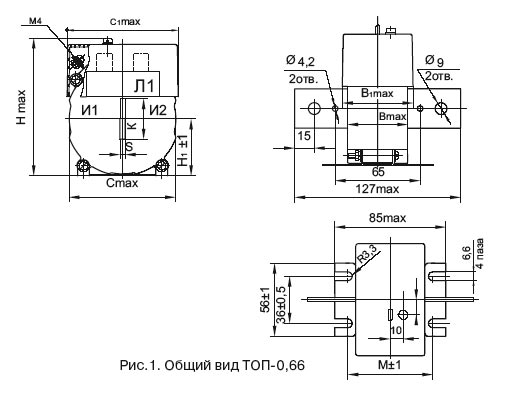

Трансформатор тока ТОП-0,66 У2

Неправильное обозначение: трансформатор ТОП0,66
