Трансформатор предназначен для встраивания в высоковольтные взрывобезопасные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи. Трансформатор изготавливается в исполнении «О» категории размещения 5.1 по ГОСТ 15150
ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛК-10
Условия работы:
- высота над уровнем моря не более 1000 м ;
- температура окружающей среды: при эксплуатации – от минус 10 С до плюс 45 С;
- окружающая среда в КРУ – атмосфера подземных выработок угольных и сланцевых шахт, запыленность – согласно «Правилам безопасности в угольных и сланцевых шахтах». Коррозийная активность атмосферы – по группе эксплуатации 7 ГОСТ 15150
- рабочее положение – любое.
Технические характеристики
Наименование параметра |
Норма |
Номинальное напряжение, кВ |
10 |
Наибольшее рабочее напряжение, кВ |
12 |
Номинальная частота переменного тока, Гц |
50 или 60 |
Номинальный вторичный ток, А |
1; 5 |
Номинальный первичный ток, А |
50; 80; 100; 150; 200; 300; 400; 600 |
Класс точности вторичной обмотки |
1,0 и 5Р |
Номинальная вторичная нагрузка при коэффициенте мощности соs y =0,8, В-А |
30 |
Номинальная предельная кратность вторичной обмотки, не менее |
5,5 |
Предельная кратность вторичной обмотки при нагрузке 15 В·А |
8 |
Номинальное напряжение питания дополнительной обмотки, В |
100+/-20 |
Односекундный ток термической стойкости,
кА, при номинальном первичном токе, А: |
|
Ток электродинамической стойкости, кА |
25 |
Одноминутное испытательное напряжение промышленной частоты, кВ |
32 |
Масса, кг |
12 |

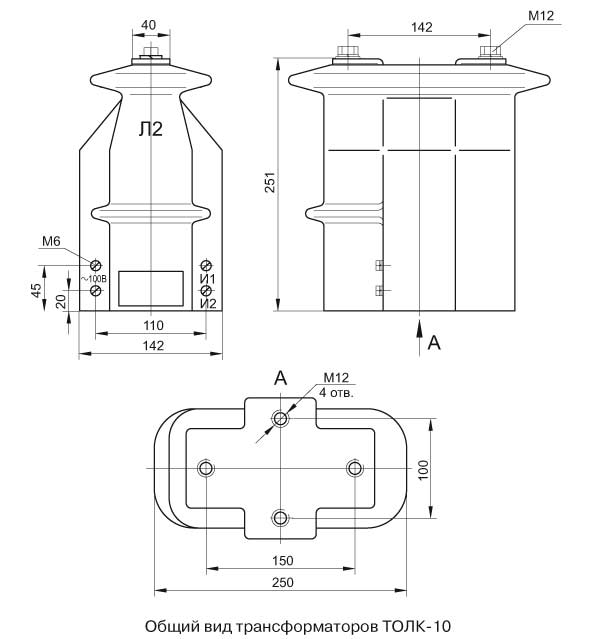

Чертеж
