Трансформатор предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформатор изготавливается в климатическом исполнении "Т" и "УХЛ" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях
Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.




ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛ-10

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60 C до плюс 50 C ;
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики

Наименование параметра

Показатель

Номинальное напряжение, кВ

10 или 11

Наибольшее рабочее напряжение, кВ

12

Номинальная частота переменного тока, Гц

50 или 60

Номинальный вторичный ток, А

1; 5

Номинальный первичный ток, А

50, 100, 150, 200, 300, 400,600, 800, 1000, 1500

Число вторичных обмоток

2

Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты


0,5; 0,5S, 0,2; 0,2S
10Р

Номинальная вторичная нагрузка при коэффициенте
мощности cos y = 0,8, В-А:
вторичной обмотки для измерений
вторичной обмотки для защиты



10
15

Номинальная предельная кратность вторичной обмотки для защиты, не менее

10

Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:
50
100
150
200
300–1500



4,9
9,7
12,5
17,5
31,5

Трехсекундный ток термической стойкости, кА, при
номинальном первичном токе, А:
50
100
150
200
300; 400
600; 800
1000; 1500



2,41
4,85
6,25
8,75
16
20
31,5

Ток электродинамической стойкости, кА, при
номинальном первичном токе, А:
50
100–200
300–1500



17,5
52
100

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного


42
75

Масса, кг.

25

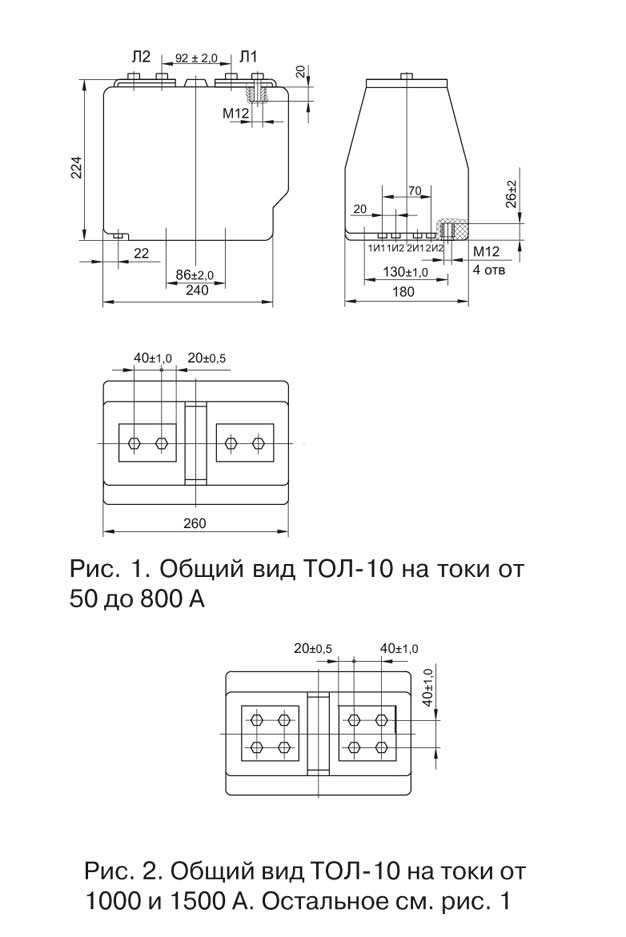

Чертеж

ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛ-10

Варианты обозначения: трансформатор ТОЛ10
