Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установок (КРУ, КРУН и КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформатор для дифференциальной защиты поставляются по специальному заказу. Трансформатор изготавливается в исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150




ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛ-10-I У2

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60 C до плюс 50 C ;
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики

Наименование параметра

Номер конструктивного исполнения

1или 2

3 или 4

5 или 6

Номинальное напряжение, кВ

10 или 11

10 или 11

10 или 11

Наибольшее рабочее напряжение, кВ

12

12

12

Номинальная частота переменного тока, Гц

50 или 60

50 или 60

50 или 60

Номинальный вторичный ток, А

1; 5

1; 5

1; 5

Номинальный первичный ток, А

5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500

30, 40, 50, 75, 80,100,150

100, 150, 200

Число вторичных обмоток

2

2

2

Класс точности вторичной обмотки для измерений при номинальном первичном токе, 5–400 А:

0,2; 0,2S; 0,5; 0,5S или 1,0

0,2; 0,2 S ; 0,5; 0,5 S или 1,0

0,2; 0,2 S ; 0,5; 0,5 S или 1,0

Класс точности вторичной обмотки для измерений при номинальном первичном токе, 500–1500 А

0,2; 0,2S; 0,5; 0,5S

0,2; 0,2 S ; 0,5; 0,5S

0,2; 0,2S ; 0,5; 0,5S

вторичной обмотки для защиты

 10Р

10Р

10Р

Номинальная вторичная нагрузка при коэффициенте мощности cos y = 0,8, В-А вторичной обмотки для измерений

до 30

до 30

до 30

Номинальная вторичная нагрузка при коэффициенте мощности cos y = 0,8, В-А вторичной обмотки для защиты

15

15

15

Номинальная предельная кратность
вторичной обмотки для защиты, не менее

10

10

10

Односекундный ток термической
стойкости, кА, при номинальном
первичном токе, А:
5
10
15
20
30
40
50
75
80
100
150
200
300–1500




0,4
0,78
1,2
1,56
2,5
3,0
5
5,85
6,23
10
12,5
20
40




-
-
-
-
3,2
4,3
8
20
20
20
20
-
-




-
-
-
-
-
-
-
-
-
31,5
31,5
31,5
-

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного



42
75



42
75



42
75

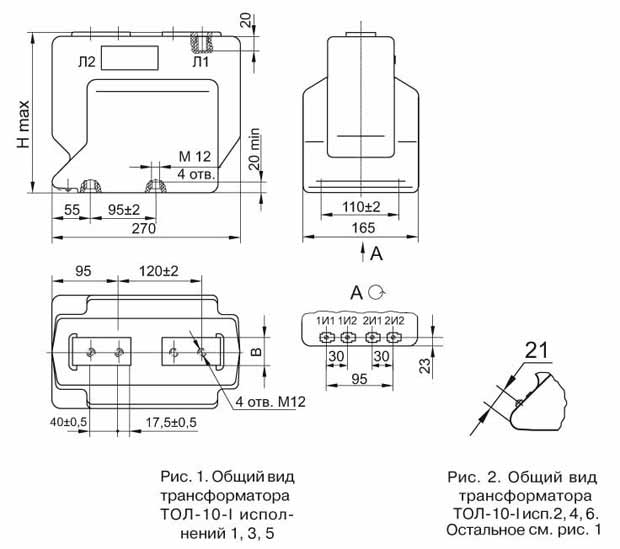

Чертеж

ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТОЛ-10-I У2

Варианты обозначения: трансформатор трансформатор ТОЛ-10 - 1, ТОЛ10 - I , ТОЛ10 I , ТОЛ101
