Трансформаторы тока ТНШЛ-0,66 У2 предназначены для встраивания в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Трансформаторы для дифференциальной защиты поставляются по специальному заказу. Поставка трансформаторов на токи 600–2000 А в корпусах из трудногорючих самозатухающих пластмасс. Трансформаторы изготавливаются в исполнении «У» и «Т» категории размещения 2 по ГОСТ 15150




ШИННЫЙ ТРАНСФОРМАТОР ТОКА ТНШЛ-0,66 У2

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающей среды: при эксплуатации – от минус 45 С до плюс 50 С, при транспортировании и хранении – от минус 50 С до плюс 50 С;
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение – любое.

Технические характеристики

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,8

Номинальная частота, Гц

50 или 60

Номинальный первичный ток, А

600; 800; 1000; 1500; 2000; 3000; 4000; 5000; 8000; 10 000

Номинальный вторичный ток, А

1; 5

Номинальная вторичная нагрузка с коэффициентом мощности cos y = 0,8, В-А

20

Класс точности для номинального первичного тока, A:
600–2000
3000–5000
8000–10000


0,5S; 0,5; 10Р
0,2S; 0,5S; 0,5; 10Р
3; 10Р

Трехсекундный ток термической стойкости не менее:
600–2000 А (кратность)
3000–10000 А (кА)


25
75

Номинальная предельная кратность:
600 А
800 А
1000 А
1500–3000 А
4000–5000 А
8000–10000 А


6
7
10
11
12
2

Габаритные размеры

Номинальный первичный ток, А

Рис. №

H , мм

B , мм

L , мм

L1 , мм

Масса, кг.

3000-5000

2

320

86

318

180

9,8

8000-10000

4

432

134

422

340

31

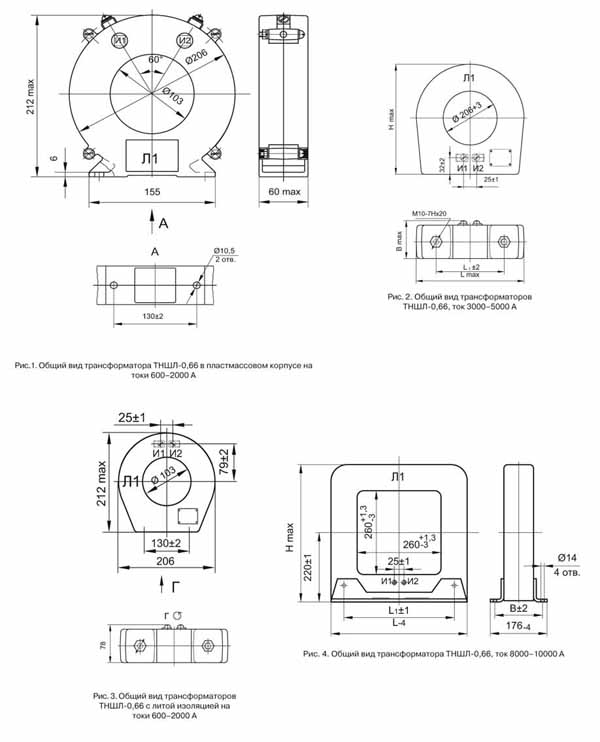

Чертеж

Варианты обозначения: трансформатор ТНШЛ0,66 У2 , ТНШЛ-0,66У2, ТНШЛ0,66У2
