Трансформатор ТЛШ-10 предназначен для передачи сигнала измерительной
информации измерительным приборам, устройствам защиты и управления,
а также для изолирования цепей вторичных соединений от высокого напряжения
в электрических установках переменного тока частоты 50 или 60 Гц на
класс напряжений до 10 кВ включительно.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в распределительные устройства и
токопроводы.
Трансформаторы изготовлены в климатическом исполнении "У" или "Т" категории
размещения 3 по ГОСТ 15150
Шинный трансформатор тока ТЛШ-10
Условия работы:
- высота над уровнем моря не более 1000 м ;
- температура окружающего воздуха - от минус 45 С до плюс 55 С для исполнения "У3" и от минус 10 С до плюс 60 С для исполнения "Т3";
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение – любое.
Технические характеристики
|
Наименование параметра |
Номинальный первичный ток, А | ||||||||
| 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | ||||
| Норма | |||||||||
| Номинальное напряжение , кВ |
10 или 11 |
||||||||
| Наибольшее рабочее напряжение, кВ |
12 |
||||||||
| Номинальная частота, Гц |
50 или 60 |
||||||||
|
1; 5 |
|||||||||
| Число вторичных обмоток, шт. |
2, 3 или 4 |
2 |
|||||||
| Номинальный класс точности вторичной обмотки: для измерений для защиты |
0,2; 0,2S; 0,5; 0,5S |
||||||||
| 10Р | 5Р;10Р | ||||||||
| Номинальная нагрузка вторичной обмотки при cos j=0,8, В-А : для измерений: в классе 0,2; 0,2S в классе 0,5; 0,5S |
|||||||||
| 20 | 15 | ||||||||
20 или 30 |
|||||||||
| для защиты: в классе 5Р в классе 10Р |
- 30 |
20 30 |
|||||||
| Номинальная предельная кратность обмоток для защиты, не менее: |
|||||||||
| в классе 5Р | - |
10 |
|||||||
| в классе 10Р | 8 | 11 | 15.7 | 10.5 | 18 | ||||
| Трехсекундный ток термической стойкости, кА |
31,5 |
140 |
175 | ||||||
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений для классов точности 0,2; 0,5; 0,2 S; 0,5 S, не более |
11 |
19 |
14 | ||||||
|
Испытательное напряжение, кВ: |
42 75 |
||||||||
Габаритные размеры
|
Тип трансфор-матора |
Номинальный
первичный ток, А |
Размеры, мм |
Мас,
кг, max |
Рис. |
|||||||||
|
A, мм |
B, мм |
C, мм |
D, мм |
E, мм |
F, мм |
H, мм |
K, мм |
L, мм |
M, мм |
||||
| ТЛШ-10; ТЛШ-10-2 |
1000, 1500, 2000, 3000 |
280 |
230 |
290 |
262 |
25 |
39 |
204 |
38 |
102 | 130 |
26 |
1 |
| 4000, 5000 | 320 | 270 | 330 | 310 | 30 | 80 | 210 | 130 | 150 |
30 |
|||
| ТЛШ-10-1 ТЛШ-10-2 |
1000, 1500, 2000, 3000 |
280 |
230 |
290 |
262 |
25 |
39 | 235 |
70 |
102 | 130 | 2 | |
| ТЛШ-10-2 ТЛШ-10-5 |
1000-3000 |
280 |
230 |
290 |
262 |
25 |
39 | 286 |
120 |
102 | 130 |
39 |
3 |

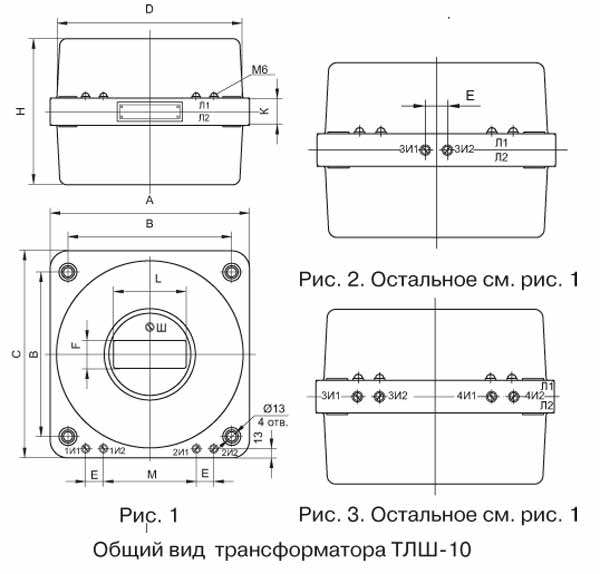

Чертеж
Варианты обозначения: трансформатор ТЛШ10, ТЛШ-10У3, ТЛШ10У3, ТЛШ10-1, ТЛШ10-2, ТЛШ10-5
