Трансформатор ТЛМ-10 У3 предназначен для установки в комплектные распределительные устройства (КРУ) и служит для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформатор изготавливается в климатическом исполнении "Т" и "УХЛ" категории размещения 3 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях.
Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты.




ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТЛМ-10 У3

Технические характеристики:

Наименование параметра

Показатель

Номинальное напряжение, кВ

10

Номинальная частота переменного тока, Гц

50 или 60

Номинальный вторичный ток, А

5

Номинальный первичный ток, А

50, 100, 150, 200, 300, 400,600, 800, 1000, 1500

Число вторичных обмоток

2

Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты


0,5
10Р

Номинальная вторичная нагрузка при коэффициенте
мощности cos y = 0,8, В-А:
вторичной обмотки для измерений
вторичной обмотки для защиты



10
15

Номинальная предельная кратность вторичной обмотки для защиты, не менее
50-800 А
1000, 1500 А



15
10

Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А:
50
100
150
200
300–400
600-800
1000-1500



2,8
6,3
1,2
10,1
18,4
23,0
26,0

Ток электродинамической стойкости, кА, при
номинальном первичном токе, А:
50
100
150-200
300-1500



17,6
35,2
52,0
100,0

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного


42
75

Масса, кг.

25

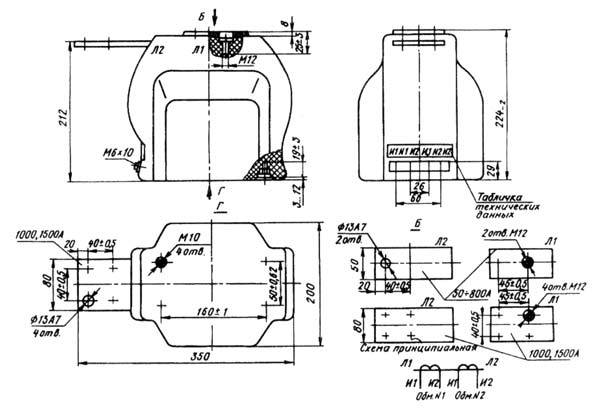

Чертеж трасформатора тока ТЛМ-10-1 У3:

Трасформатор тока ТЛМ-10-1 У3

Чертеж трансформатора тока ТЛМ-10-2 У3:

Трасформатор тока ТЛМ-10-2 У3

Варианты обозначения: трансформатор ТЛМ10 У3, ТЛМ10У3, ТЛМ-10У3, ТЛМ-10У 3
