ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТЛК-10 У3

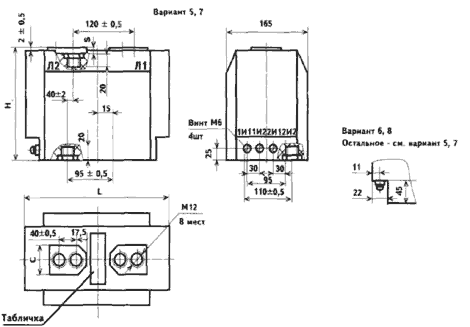

Габаритные размеры:
Ном. первичный ток, А |
Вариант исполнения |
Размеры, мм |
Масса, кг, не более |
L |
Н |
С |
S |
20, 30, 50-400 |
5,6 |
270 |
224 |
50 |
5 |
23 |
600, 800 |
8 |
21 |
1000, 1500 |
50,60 |
16 |
100, 150 |
7,8 |
310 |
265 |
50 |
8 |
27 |
200, 300, 400 |
270 |
224 |
21 |
600, 800 |
1000, 1500, 2000 |
60 |
16 |
Технические характеристики:
Наименование |
Значение |
Номинальное напряжение, кВ |
10 |
Номинальный вторичный ток, А |
5; 1 |
Номинальная частота, Гц |
50; 60 |
Номинальная вторичная нагрузка с коэффициентом мощности cosj =0,8 В-А: |
обмотки №1 для
кл. 0,5; 0,5S: 20-200А
кл. 0,2S; 0,5S; 0,5:
300-2000 А |
10 |
обмотки №2 для
кл. 10Р:
20-2000 А |
15 |
обмотки №3
для кл. 0,2S; 0,5S; 0,5: 100; 150; 300-1500А |
10 |
обмотки №3
для кл. 10Р: 100; 150; 300-1500А |
15 |
Класс точности вторичной обмотки: |
№1 для измерений |
0,2S; 0,5S; 0,5 |
№2 для защиты |
10Р |
№3 для измерений |
0,2S; 0,5S; 0,5 |
№3 для защиты |
10Р |
Исполнение вторичных обмоток трансформатора на токи: |
20-200А (2 вторич. обм.) |
0,5/10Р; 0,5S/10Р |
300-2000 А
(2 вторич. обм.) |
0,5/10Р; 0,5S/10Р; 0,2S/10Р |
400-1500 А
(2 вторич. обм.) |
10Р/10Р |
100, 150 А
(3 вторич. обм.) |
0,5/0,5/10Р |
300-800 А
(3 вторич. обм.) |
0,5/0,5/10Р; 0,5S/0,5S/10Р; 0,2S/0,2S/10Р |
1000;1500 А
(3 вторич. обм.) |
0,5S/0,5S/10Р; 0,2S/0,2S/10Р
0,5S/10Р/10Р; 0,2S/10Р/10Р |
Номинальный первичный ток, А |
20 |
30 |
50 |
75 |
100 |
150 |
200 |
300 |
400 |
600 |
800 |
1000 |
1500 |
2000 |
Ток термической стойкости, кА
для исполнения 5, 6 , 9: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t=1c |
1,8 |
3,2 |
8 |
10 |
20 |
20 |
20 |
31,5 |
31,5 |
- |
- |
- |
- |
- |
t=3c |
- |
- |
- |
- |
- |
- |
- |
- |
- |
31,5 |
31,5 |
31,5 |
31,5 |
31,5 |
Ток термической стойкости, кА
для исполнения 7, 8 : |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
t=1c |
- |
- |
- |
- |
40 |
40 |
40 |
40 |
40 |
- |
- |
40 |
40 |
40 |
t=1,5c |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
- |
40 |
40 |
40 |
t=2c |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
40 |
40 |
40 |
t=3c |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
40 |
40 |
40 |
Ток электродинамической стойкости, кА
для исполнения 5, 6 , 9: |
4,7 |
8 |
25 |
25 |
52 |
52 |
52 |
52 |
52 |
81 |
81 |
81 |
81 |
81 |
Ток электродинамической стойкости, кА
для исполнения 7, 8: |
- |
- |
- |
- |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
Номинальная предельная кратность вторичной обмотки для защиты, Кном., не менее: |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
11 |
14 |
17 |
14 |
16 |
16 |
Варианты обозначения: трансформатор ТЛК10 У3, ТЛК-10У3, ТЛК-10-6-0,5/10Р-400/5, ТЛК-10-6-0,5S/10Р-100/5

|
|
|
