Трансформатор тока ТЗЗ-2 предназначен для передачи сигнала устройствам релейной защиты от замыкания на землю путем трансформации токов нулевой последовательности.
Трансформатор изготавливается в климатическом исполнении "У" категории размещения 3 по ГОСТ 15150.




ТРАНСФОРМАТОР ТОКА ТЗЗ-2

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от -45 С до +40 С ;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение - вертикальное или горизонтальное при креплении на горизонтальной плоскости ;

Технические характеристики:

Наименование параметра
ТЗЗ-2
Номинальное напряжение, кВ
0,66
Испытательное одноминутное напряжение, кВ
3
Номинальная частота, Гц
50 или 60
Коэффициент трансформации
20/1
Напряжение подмагничивания, В
110
Число охватываемых кабелей
2
Диаметр охватываемых кабелей, мм
50
Чувствительность защиты по первичному току при уставке 60 мА не более, А
3
Тип реле
РТ3-50

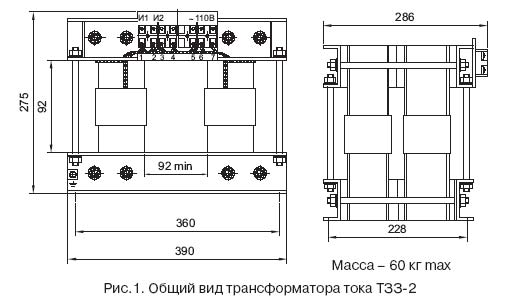

Чертеж:

Трансформатор ТЗЗ-2

Варианты обозначения: трансформатор ТЗЗ-2, Т3З-2, Т33-2, ТЗЗ2
