Трансформатор тока нулевой последовательности ТЗЛМ предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации токов нулевой последовательности. Трансформатор устанавливается на кабель: диаметром до 70 мм - ТЗЛМ-1, диаметром до 100 мм - ТЗЛМ-1-1 и ТЗЛМ-1-2.
Трансформатор изготавливается в исполнении "У" или "Т" категории 2 по ГОСТ 15150




ТРАНСФОРМАТОР ТОКА ТЗЛМ-1 У2

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от -45 С до +45 С ;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое;

Технические характеристики (Максимальная чувствительность защиты.):

Тип реле
Используемая шкала реле, А
Уставка тока
срабатывания, А
Чувствительность защиты
(первичный ток, А), не более
при работе с
одним трансформатором
при после-
довательном
соединен.
трансформ.
при параллель-
ном соеди-
нении двух
трансформ.
РТ-140/0,2
0,1–0,2
0,1
8,5
10,2
12,5
РТЗ-51
0,02–0,1
0,03
2,5
3,2
4,8

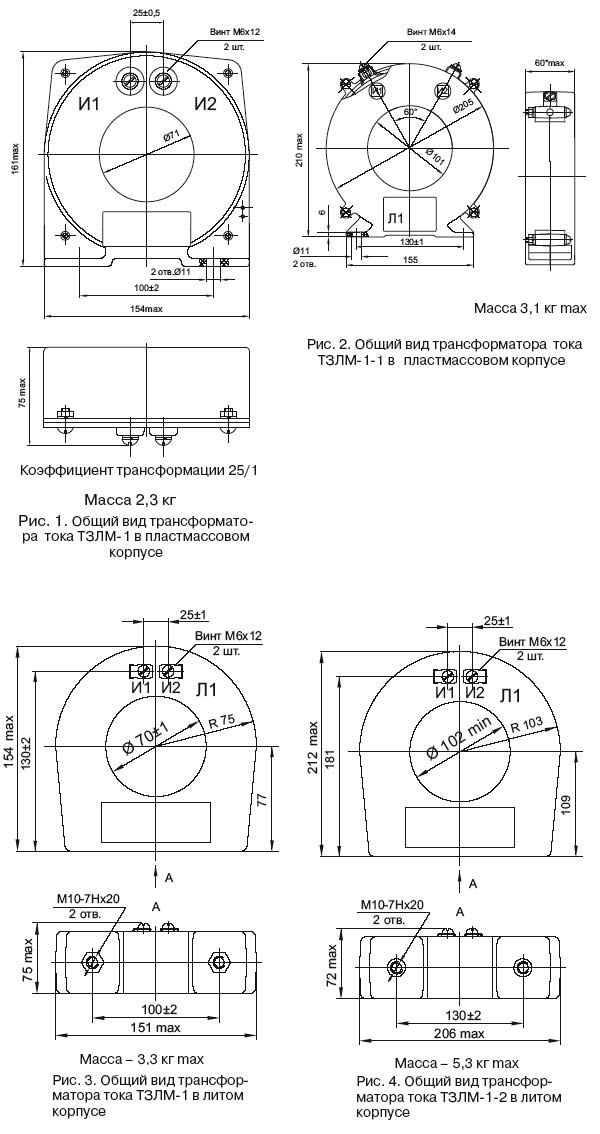

Чертеж:

ТРАНСФОРМАТОР ТОКА ТЗЛМ-1

Варианты обозначения: трансформатор ТЗЛМ1, ТЗЛМ1У2, ТЗЛМ1-1
