Трансформатор тока нулевой последовательности ТЗЛК-05.1 предназначен для для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливается на кабель. Трансформатор изготавливается в климатическом исполнении "О" категории размещения 5.1 по ГОСТ 15150 и ГОСТ 15543.1.




ТРАНСФОРМАТОР ТОКА ТЗЛК-05.1

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от -50 С до +55 С ;
  • окружающая среда атмосфера подземных выработок угольных и сланцевых шахт;
  • рабочее положение – любое;

Технические характеристики:

Наименование параметра
Норма
Номинальное напряжение, кВ
0,66
Испытательное одноминутное напряжение, кВ
3
Номинальная частота, Гц
50
Коэффициент трансформации
25/1
Чувствительность (вторичное напряжение при активной нагрузке 1 Ом) при первичном токе 0,25 А, не менее, мВ
7
Односекундный ток термической стойкости, А
140
Чувствительность защитыный ток), не более, А
0,17
Минимальный ток срабатывания в комплекте с реле РТЗ-51, А:
при уставке 30 мА
122 мА
в комплекте с реле РТ-140/0,2, А: при уставке 100 мА

0,8
2,9
3,9
Угловая погрешность тока при активной нагрузке 1 Ом относительно первичного, при первичном токе 0,25 А, не более
30°
Напряжение на выводах вторичной обмотки «1И1 и 1И2» при нагрузке 1 Ом при протекании по дополнительной обмотке «2И1 и 2И2» тока 0,04 А частоты 50 Гц, не менее, мВ
10
Процентное содержание гармонических составляющих во вторичном токе при нагрузке 1 Ом при первичном синусоидальном токе 0,2 А, не более, %
4
Масса, кг
2,4

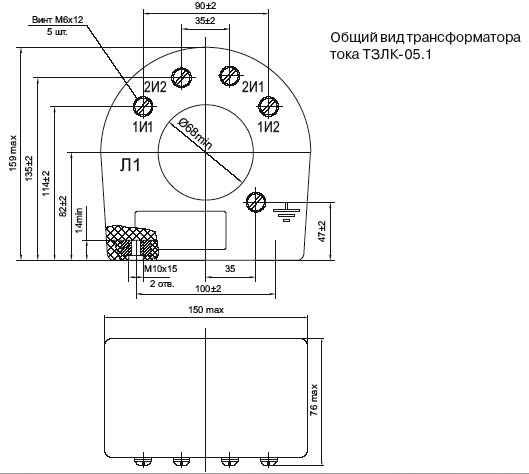

Чертеж:

ТРАНСФОРМАТОР ТОКА ТЗЛК-05.1

Варианты обозначения: трансформатор ТЗЛК 051 , ТЗЛК051, ТОКА ТЗЛК05.1
