Трансформатор тока ТЗЛЭ-125 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности. Трансформатор устанавливается на кабель.
Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 2 по ГОСТ 15150.




ТРАНСФОРМАТОР ТОКА ТЗЛЭ-125

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от -60 С до +55 С ;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое;

Технические характеристики:

Наименование параметра
Норма
Номинальное напряжение, кВ
0,66
Испытательное одноминутное напряжение, кВ
3
Номинальная частота, Гц
50 или 60
Коэффициент трансформации
30/1
Чувствительность защиты по первичному току
при работе с реле РТЗ-51 с током уставки 0,032 А и
сопротивлении соединительных проводов
1 Ом, не более, А:
при работе с одним трансформатором
двух трансформаторов при послед. соединении
при параллельном соединении двух трансформаторов




2,8
3,2
4,8
Односекундный ток термической стойкости вторичной обмотки, А
140
Масса, кг, не более
8,5

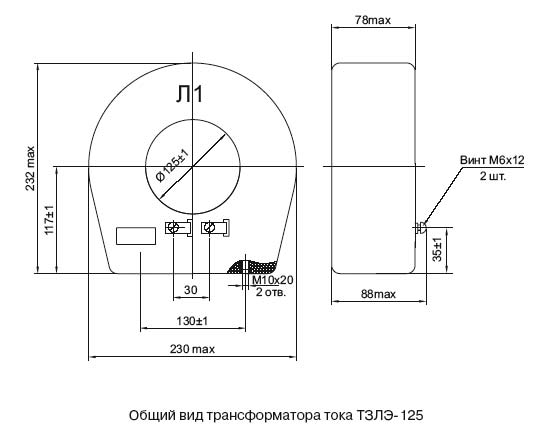

Чертеж:

Трансформатор ТЗЛЭ-125

Варианты обозначения: трансформатор ТЗЛЭ125
