Трансформатор тока нулевой последовательности ТЗЛ-1 05.1 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации токов нулевой последовательности. Трансформатор устанавливается на кабель.
Трансформатор изготавливается в климатическом исполнении "0" категории размещения 5.1 по ГОСТ 15150.




ТРАНСФОРМАТОР ТОКА ТЗЛ-1 05.1

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от -55 С до +50 С ;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое;

Технические характеристики:

Наименование параметра
Норма
Номинальное напряжение, кВ
0,66
Испытательное одноминутное напряжение, кВ
3,3
Номинальная частота, Гц
50 или 60
Коэффициент трансформации
25/1
Односекундный ток термической стойкости вторичной обмотки, А
140
Напряжение на выводах вторичной обмотки (1И1, 1И2) при нагрузке 1 Ом и коэффициенте мощности, равном 1, при протекании по обмотке для проверки функционирования защиты (2И1, 2И2) тока 40 мА частоты 50 Гц, мВ, не менее
10
Масса, кг
3,3



Чувствительность защиты по первичному току, не более, А:
Соединение трансформаторов
Параллельное
Последовательное
Количество трансформаторов
1
2
3
4
2
3
4
5
ток уставки 0,02
1,5
2,0
2,5
2,8
1,5
2,0
2,2
2,5
ток уставки 0,122
7,0
12,0
15,5
18,5
7,5
8,0
9,0
10

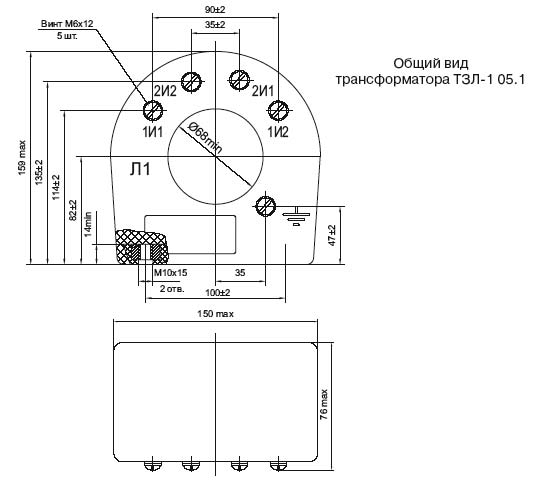

Чертеж:

ТРАНСФОРМАТОР ТОКА ТЗЛ-1 05.1

Варианты обозначения: трансформатор ТЗЛ1 05.1 , ТЗЛ-1-051
