Трансформатор ЗНОЛЭ-35 предназначен для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 2.1 по ГОСТ 15150 и предназначен для эксплуатации в качестве встроенного элемента внутри комплектных распределительных устройств (КРУ).




ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛЭ-35

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от -60 С до +55С ;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – любое;
  • Трансформатор не имеет собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.

Технические характеристики:

Класс напряжения, кВ
35
27
Наибольшее рабочее напряжение, кВ
40,5
30
Номинальное напряжение первичной обмотки, В
35000/Ц3
27500
Номинальное напряжение основной вторичной обмотки, В
100/Ц3
100
Номинальное напряжение дополнительной вторичной обмотки, В
100/Ц3
127
Номинальная мощность основной вторичной
обмотки, В-А, в классах точности:
0,5
1,0
3,0


150
300
600
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В Ч А
100/Ц3
400
Предельная точность вне класса точности, В-А
1000
Схема и группа соединения обмоток
1/1/1-0-0
Номинальная частота, Гц
50 или 60
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного

95
190
220

80
170
200
Масса, кг
60

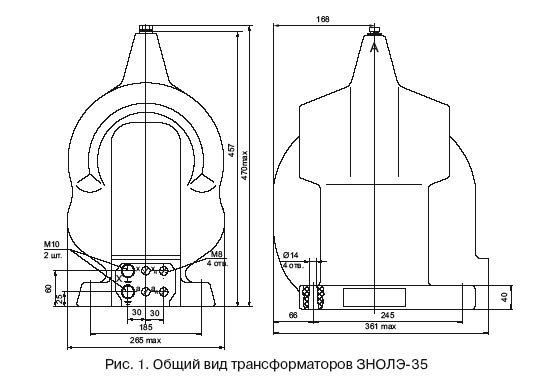

Чертеж:

ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛЭ-35

Варианты обозначения: трансформатор ЗНОЛЭ35, ЗНОЛ-Э-35
