ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ-6 III

Трансформатор ЗНОЛ-6 III предназначен для установки в открытые распределительные устройства и служит для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. Допускается длительная эксплуатация трансформатора как силового. При этом мощность, отдаваемая трансформатором, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке. Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150.

ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ-6 III

Условия работы:

высота над уровнем моря не более 1000 м ;

температура окружающего воздуха - от -60 С до +50С ;

окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

рабочее положение – вертикальное;

Длина пути утечки - III по ГОСТ 9920.

Технические характеристики:

Наименование параметров

ЗНОЛ-6-III

Класс напряжения, кВ

Наибольшее рабочее напряжение, кВ

7,2

Номинальное напряжение первичной обмотки, В

6000/Ц3
6300/Ц3
6600/Ц3
6900/Ц3

Номинальное напряжение основной вторичной обмотки, В

100/Ц3

Номинальное напряжение дополнительной вторичной обмотки, В

100/Ц3 или 100

Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В-А, в классе точности:
0,2
0,5
1
3

30
50
75
200

Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В-А

200

Предельная мощность вне класса точности, В-А

400

Схема и группа соединения обмоток

1/1/1-0-0

Номинальная частота, Гц

50 или 60

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного

32
60
70

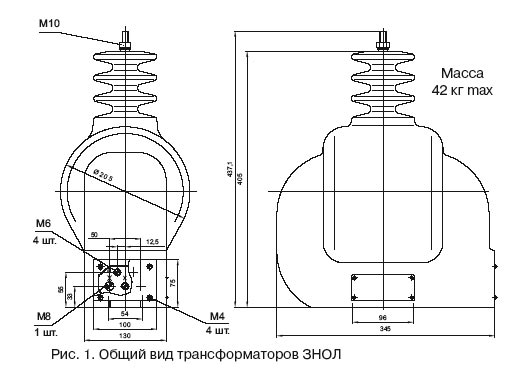

Чертеж:

ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ-6 III

Варианты обозначения: трансформатор ЗНОЛ6 III, ЗНОЛ6III, 3НОЛ-6
