Трансформатор ЗНОЛ-35 Б предназначен для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150.
Длина пути утечки III по ГОСТ 9920-89.




ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ-35 Б

Условия работы:

  • высота над уровнем моря не более 1000 м ;
  • температура окружающего воздуха - от -60 С до +50С ;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение – вертикальное;
  • Трансформатор не имеет собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.

Технические характеристики:

Наименование параметров
Показатели
Класс напряжения, кВ
35
27
27
35
Наибольшее рабочее напряжение, кВ
40,5
30
30
40,5
Номинальное напряжение первичной обмотки, В
35000/Ц3
27500
27500
35000/Ц3
Номинальное напряжение основной вторичной обмотки, В
100/Ц3
100
100-127-230
100-127-230
Номинальное напряжение дополнительной вторичной обмотки, В
100/Ц3
127
-
-
Номинальная мощность основной и вторичной обмотки, В-А в классе точности
0,2
0,5
1
3
75
150
300
600
-
150
300
600
Номинальная мощность дополнительной вторичной обмотки, В-А, в классе точности 3,0
100/3

400

-

-
Предельная мощность вне класса точности, В-А
1000
Схема и группа соединения обмоток
1/1/1-0-0
1/1-0
Номинальная частота, Гц
50 или 60

Испытательное напряжение, кВ: одноминутное промышл. частоты
грозового импульса
грозового импульса срезанного

95
190
220
80
170
200
95
190
220
Масса, кг
90 max

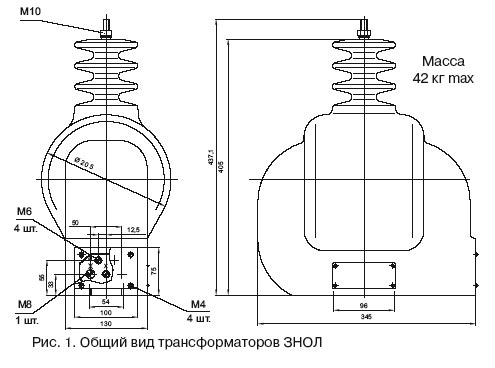

Чертеж:

ЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ ЗНОЛ-35 Б

Варианты обозначения: трансформатор ЗНОЛ-35Б, ЗНОЛ35Б
