Трансформатор НОЛ.12. ОМ3 предназначен для применения
в судовых электроустановках переменного тока частоты 50 Гц для питания
электротехнических
измерительных приборов и защитных устройств, а также питания цепей автоматики,
сигнализации и управления и являются комплектующими изделиями. Трансформаторы
изготавливаются в климатическом исполнении «ОМ»
категории размещения 3 по ГОСТ15150
НЕЗАЗЕМЛЯЕМЫЙ ТРАНСФОРМАТОР НАПРЯЖЕНИЯ НОЛ.12
Условия работы:
- высота над уровнем моря не более 1000 м ;
- температура окружающей среды: при эксплуатации – от минус 40 С до плюс 45 С;
- рабочее положение – любое.
Технические характеристики:
Наименование параметров |
НОЛ.12-0.38. ОМ3 |
НОЛ.12-0.69. ОМ3 |
НОЛ.12-6. ОМ3 |
НОЛ.12-10. ОМ3 |
Класс напряжения, кВ |
0,66 |
6 |
10 |
|
Номинальное напряжение первичной обмотки, В |
380 |
690 |
6300 |
10500 |
Номинальное напряжение вторичной обмотки, В |
127 |
100 и 127 |
||
Номинальная частота, Гц |
50 |
|||
Класс точности |
1,0 |
|||
Номинальная мощность в классе точности, В-А |
30 |
|||
Предельная мощность вне класса точности, В-А |
80 |
125 |
||
Погрешность по напряжению при предельной мощности, %, не более |
4 |
|||
Схемы и группы соединения обмоток |
1/1-0 |
|||

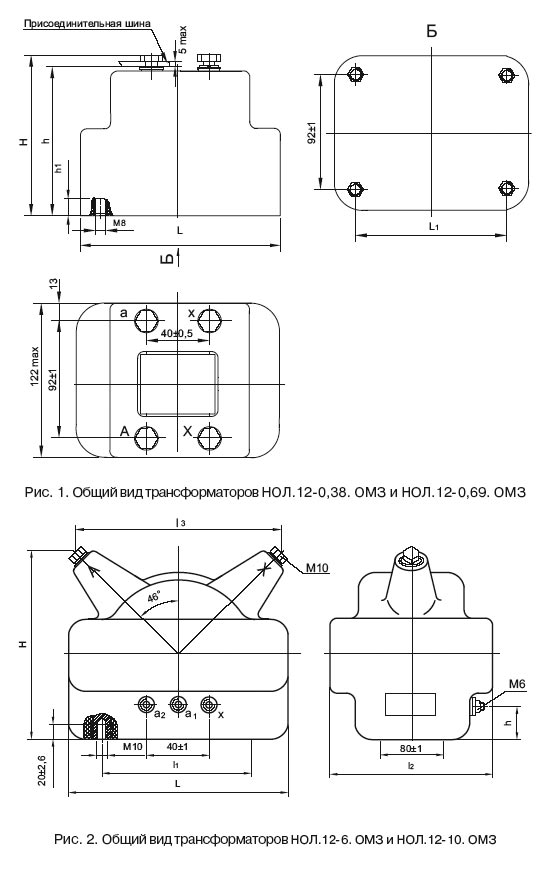

Чертеж:
Габаритные размеры:
Тип трансформатора |
H |
h |
h1 |
L |
L1 |
Масса, кг |
НОЛ.12-0,38.ОМ3 |
114 |
103 |
8 |
140 |
110 |
4,4 |
НОЛ.12-0,69.ОМ3 |
124 |
113 |
13 |
146 |
116 |
4,8 |
Тип трансформатора |
H1 |
h |
L |
L1 |
L2 |
L3 |
Масса, кг |
НОЛ.12-6. ОМ3 |
207 |
22 |
248 |
180 |
185 |
231 |
15±1,5 |
НОЛ.12-10. ОМ3 |
222 |
30 |
268 |
200 |
207 |
242 |
20±1,5 |
Варианты обозначения: трансформатор НОЛ12, НОМ12ОМЗ
