Разъединители контактной сети РКС-3,3/3000, РКСз-3,3/3000 и РКС-3,3/4000 на напряжение 3,3 кВ предназначены для включения и отключения, находящихся под напряжением ненагруженных участков контактной сети электрифицированных железных дорог постоянного тока на номинальное напряжение 3,3 кВ.

Разъединители изготавливаются в климатическом исполнении У, категории размещение 1 по ГОСТ 15150-69 при этом:

  • высота над уровнем моря не более 1000 м;
  • верхнее рабочее значение температуры окружающего воздуха + 40 С;
  • нижнее рабочее значение температуры окружающего воздуха – 40 С.

Конструктивно разъединители выполнены в виде двухколонкового аппарата качающегося типа. Одна колонка установлена неподвижно на основание разъединителя, а другая имеет возможность качаться в направлении продольной оси разъединителя. Разъединители РКСз дополнительно имеют ножи заземления.

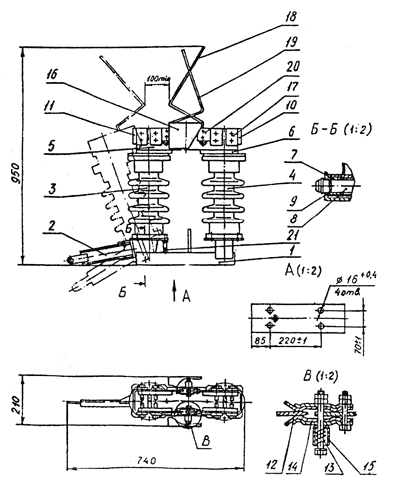

Разъединители РКС и РКСз состоят из основания (1), поворотного кронштейна (2) двух изоляторов ИОС-10-800 УХЛ1 (3 и 4) двух кронштейнов (5 и 6) токоведущей и дугогасящей систем. Основание (1) разъединителей выполнено из стального швеллера, к которому приварена плита для установки неподвижного изолятора (4) с кронштейном (6), а в боковых полках швеллера имеются сквозные отверстия для установки поворотного кронштейна (2), на котором установлен подвижный изолятор (3) с кронштейном (5). На нижней полке основания имеются четыре отверстия диаметром 16мм для подключения заземления. К основанию (1) приварен штырь диаметром 12 мм для подключения заземления. Поворотный кронштейн (2) состоит из плиты для установки подвижного изолятора (3), рычага, предназначенного для оперирования разъединителем.

Для управления разъединителями серии РКС применяются моторные привода УМП и ручные ПРУ1. Для разъединителя РКСз применяется специальный привод УМПз.

Разъединители РКС являются функциональными аналогами следующих разъединителей: РКЖ-3,3/3000 УХЛ1, РКЖ-3,3/4000 УХЛ1, РКМ–3,3/3000 УХЛ1 и РКМ-3,3/4000-1- УХЛ1.




Разъединитель РКС-3,3/3000, РКСз-3,3/3000, РКС-3,3/4000

Технические характеристики:

Параметры и размеры

РКС-3,3/4000

РКС-3,3/3000

РКСз-3,3/3000

Номинальное напряжение, кВ

3,3

Номинальный ток, А

4000

3000

3000

Максимальный ток, отключаемый разъединителем в аварийном режиме при индуктивности, А:
350 МГц
35 МГц




30
2000




30
2000




30
2000

Масса, кг, не более

60

57

70

Разъединитель РКС-3,3/3000, РКСз-3,3/3000, РКС-3,3/4000

Варианты обозначения: РКС3,3/3000, РКС3,3/4000, РКСз3,3/4000
