Изоляторы секционные ИСМ предназначены для электрического раздела секций контактной сети электрифицированных железных дорог постоянного (ИСМ–1М-1, ИСМ-2М-2) и переменного (ИСМ-1М) тока.

Изоляторы могут устанавливаться на контактной подвеске с одним или двумя контактными проводами МФ-100 или МФ-85 по ГОСТ 2584-86.

Вид климатического исполнения изоляторов ИСМ - У1 по ГОСТ 15150-69 .

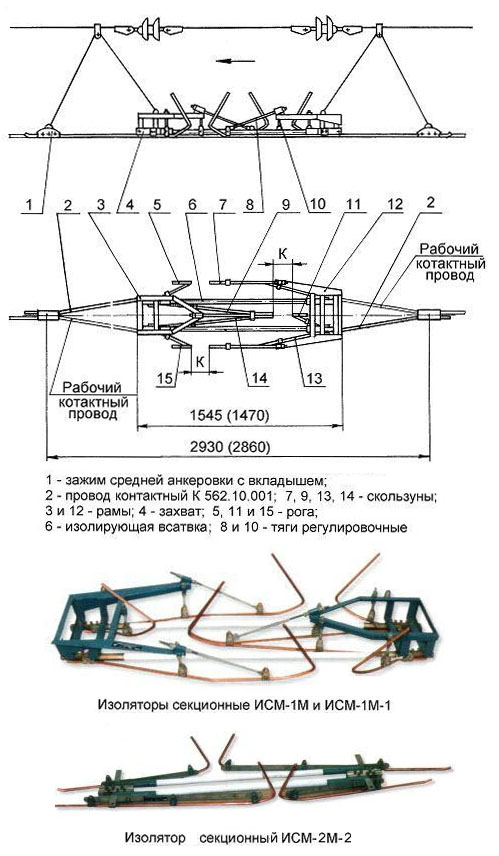

Изоляторы (рис.1) состоят из двух изолирующих вставок (6), обеспечивающих электрический раздел секции контактной подвески, скользунов (7,9,13 и 14), предназначенных для обеспечения плавного прохода токоприемников по изолятору, рогов (5, 11 и 15), которые совместно с рогами скользунов (7, 9 и 13) образуют дугогасящие ловушки, и рам (3 и 12), соединяющих все перечисленные элементы в единую конструкцию.

Натяжение контактных проводов передается на изолирующие вставки через захват (4).

Конструкция изоляторов обеспечивает возможность установки превышения нижних поверхностей изолирующих вставок (6) над рабочими поверхностями скользунов (7, 9, 13 и 14) в пределах (3+/-1) мм, благодаря чему исключается касание токоприемником изолирующих вставок при проходе по изоляторам.

Для регулировки положения скользунов по отношению к изолирующим вставкам в конструкции предусмотрены регулировочные тяги (8, 10).

Дугогасящие ловушки обеспечивают отвод электрической дуги, которая может возникнуть при переходе токоприемника с одной секции на другую.

Изоляторы ИСМ являются функциональными аналогами изоляторов ИС-2М-80-3, ИС-3-80-3, ИС-1М-80-25.




Изолятор ИСМ-1М, ИСМ-1М-1, ИСМ-2М-2

Секционный изолятор ИСМ-1М, ИСМ-1М-1, ИСМ-2М-2

Технические характеристики:

Наименование

ИСМ-1М

ИСМ-1М-1

ИСМ-2М-2

Номинальное напряжение, кВ

27,5

3,3

3,3

Длина пути тока утечки изолирующей вставки, не менее, мм

1000

930

680

Номинальное растягивающее усилие на изолятор, кН (кгс)

1000

930

2000

Воздушный зазор между дугогасящими рогами, мм

135+/15

65+/-5

45+/-5

Допускаемая скорость движения токоприемника по изолятору, км/ч

120

Габаритные размеры, мм., Д х Ш х В

1545х540х310

1470х540х310

1600х281х160

Масса, кг не более

29,4

29,2

15

Средняя наработка на отказ, число проходов токоприемника, не менее

100000

Средний срок службы, лет, не менее

10

Варианты обозначения: Изолятор ИСМ1М, ИСМ1М1, ИСМ2М-2, ИСМ2М2
