Стеклянный линейный подвесной изолятор ПСД-70 Е (для районов с загрязненной атмосферой) предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных линий электропередач и открытых распределительных устройств подстанций высокого напряжения 6-500 кВ.
Изолятор ПСД-70Е соответствует ГОСТ 6490-93.

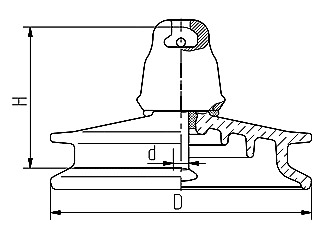

Изолятор ПСД-70Е

Изолятор ПСД-70Е

Технические характеристики:

Наименование параметра

ПС70Е

Минимальная механическая разрушающая нагрузка, кН

70

Минимальная механическая разрушающая нагрузка
остатка изолятора, кН

56

Диаметр (D), мм.

270

Строительная высота (Н), мм.

127/146

Сферическое соединение (d), мм.

16

Длина пути утечки, мм.

411

Пробивное напряжение в изоляционной среде, кВ

130

Выдерживаемое напряжение 50 Гц (в сухом состоянии), кВ

75

Выдерживаемое напряжение 50 Гц (под дождем), кВ

45

Выдерживаемое импульсное напряжение 1,2/50, кВ

+110/-110

Масса, кг.

4,6

Варианты обозначения: Изолятор ПСД-70 Е, ПСД70, ПСД70Е, ПСД70 Е
