Полимерный изолятор СК 4-35-200-IV УХЛ1 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах (РУ) электрических станций и подстанций переменного тока напряжением 35 кВ.
Изолятор изготавливается в соответствии с требованиями национального стандарта Украины СОУ МПЕ 40.1.51.302:2006 и ТУУ 31.6-31279430-003-2004.

Преимущества изолятора СК 4-35-200-IV УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства;
  • лёгкий вес;
  • более стоек к актам вандализма;
  • устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка
  • изолятор расчитан для эксплуатации в условиях IV степени загрязнения по ГОСТ 9920.

Заменяемый фарфоровый аналог - изолятор С4-200-I УХЛ1, С4-200-II УХЛ1

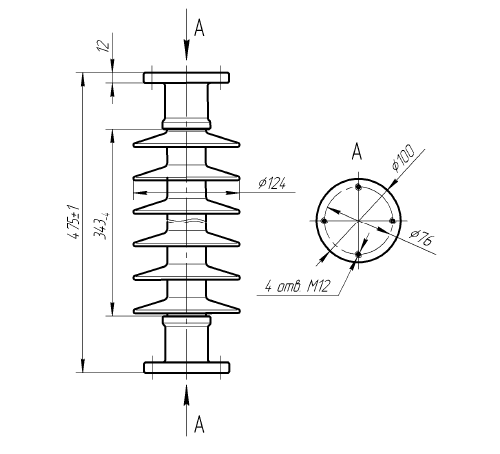

Изолятор СК 4-35-200-IV УХЛ1

Изолятор СК 4-35-200-IV УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

Технические характеристики:

Наименование характеристик

Норма
для изоляторов

Обозначение конструкторского документа

ИЦ-26

Номинальное напряжение, кВ

35

Разрушающая механическая сила на изгиб, кН не менее

4

Длина пути утечки, мм

950

Выдерживаемое напряжение промышленной частоты
в течение 1 минуты, кВ не менее:
- в сухом состоянии
- под дождем



110
85

Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

200

50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии при удельной поверхностной проводимости слоя загрязнения (10+/-1,0) мкСм, кВ не менее

42

Масса изолятра, кг

4,4

Варианты обозначения: Изолятор СК-4-35-200-IV УХЛ1, СК4-35-200-IV УХЛ1, CK-4-35-200-IV УХЛ1
