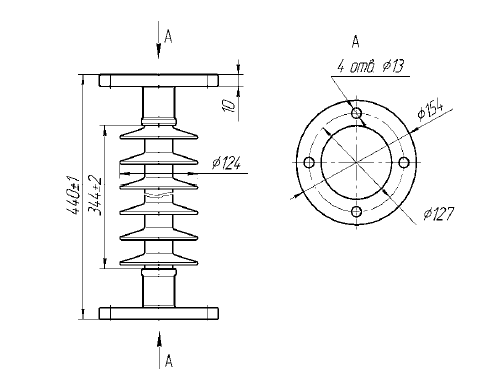

Изолятор СК 4-27,5-195-IV УХЛ1

Полимерный изолятор СК 4-27,5-195-IV УХЛ1 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах (РУ) электрических станций и подстанций переменного тока напряжением кВ.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины СОУ МПЕ 40.1.51.302:2006 и ТУУ 31.6-31279430-003-2004.

Преимущества изолятора СК 4-27,5-195-IV УХЛ1:

срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
трекинго-эрозинная стойкость;
высокие гидрофобные свойства;
лёгкий вес;
более стоек к актам вандализма;
устойчив к ошибкам персонала при монтаже и эксплуатации;
цельнолитая защитная оболочка
изолятор расчитан для эксплуатации в условиях IV степени загрязнения по ГОСТ 9920.

Заменяемый фарфоровый аналог - СТ-35, С4-195-I УХЛ1, С4-195-II УХЛ1, ИОС-35-500-01 УХЛ1, ИОС-35-500-02

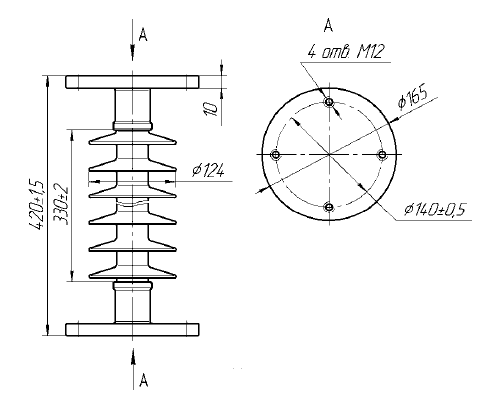

Изолятор СК 4-27,5-195-IV-03 УХЛ1

Технические характеристики:

Наименование характеристик

Норма
для изоляторов

Обозначение конструкторского документа

ИЦ-25

Номинальное напряжение, кВ

27,5

Разрушающая механическая сила на изгиб, Кн не менее

Длина пути утечки, мм

950

Выдерживаемое напряжение промышленной частоты
в течение 1 минуты, кВ не менее:
- в сухом состоянии
- под дождем

110
85

Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

195

50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии при удельной поверхностной проводимости слоя загрязнения (10+/-1,0) мкСм, кВ не менее

Масса изолятор, кг:
- СК 4-27,5-195-IV
- СК 4-27,5-195-IV-01
- СК 4-27,5-195-IV-02
- СК 4-27,5-195-IV-03

6,08
6,62
6,67
5,64

Варианты обозначения: Изолятор СК4-27,5-195-IV УХЛ1, CK-4-27,5-195-IV УХЛ1

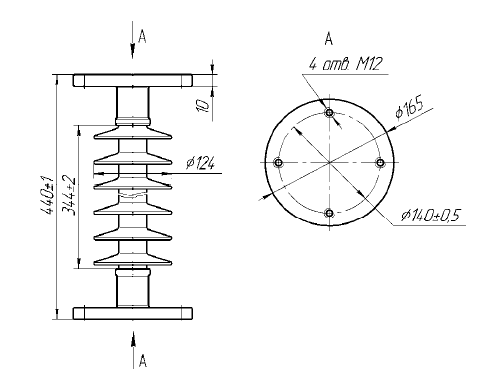

Изолятор СК 4-27,5-195-IV-01 УХЛ1

Изолятор СК 4-27,5-195-IV-02 УХЛ1

Изолятор СК 4-27,5-195-IV-03 УХЛ1
