Изолятор СК 12,5-3,3-80-III УХЛ1 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

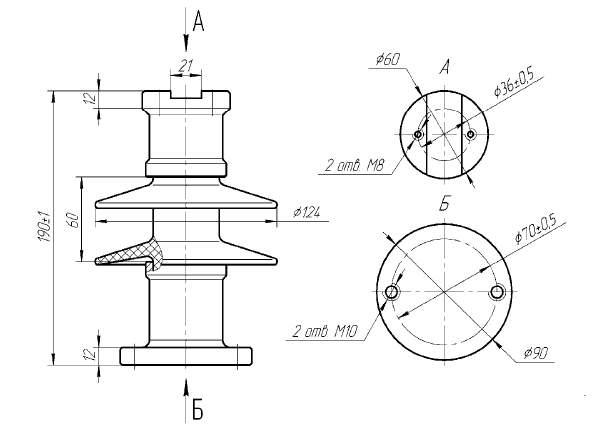

Полимерный изолятор СК 12,5-3,3-80-III УХЛ1 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах (РУ) электрических станций и подстанций переменного тока напряжением 10 кВ, и постоянного тока напряжением 3,3 кВ, а также в разъединителях наружной установки.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины СОУ МПЕ 40.1.51.302:2006 и ТУУ 31.6-31279430-003-2004.

Преимущества изолятора СК-12,5-3,3-80-III УХЛ1:

срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
трекинго-эрозинная стойкость;
высокие гидрофобные свойства; лёгкий вес;
более стоек к актам вандализма;
изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
цельнолитая защитная оболочка.

Заменяемый фарфоровый аналог:
- отечественные: С4-80-I УХЛ1, ИОС-10-500 УХЛ1.
- иностранные С6-80-I, C8-80-I, C10-80-I.

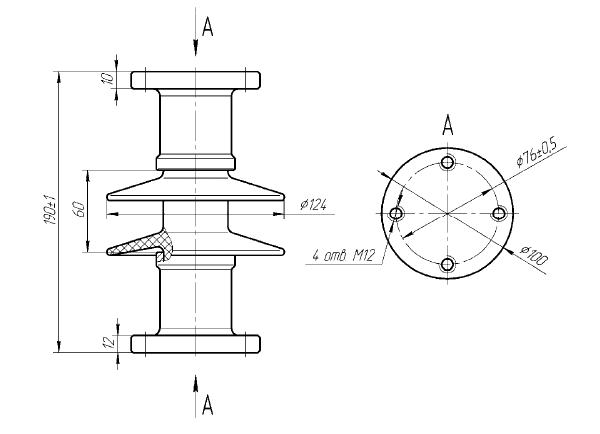

Изолятор СК 12,5-3,3-80-III-01 УХЛ1

Технические характеристики:

Наименование характеристик

Норма
для изоляторов

Обозначение конструкторского документа

ИЦ-22

Номинальное напряжение, Кв

3,3

Разрушающая механическая сила на изгиб, Кн не менее

12,5

Длина пути утечки, мм

200

Выдерживаемое напряжение промышленной частоты
в течение 1 минуты, кВ не менее:
- в сухом состоянии
- под дождем

47
34

Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии при удельной поверхностной проводимости слоя загрязнения (7+/-0,7) мкСм, кВ не менее

Масса изолятор, кг:
- СК 12,5-3,3-80-III УХЛ1
- СК 12,5-3,3-80-III-01 УХЛ1

2,0
2,5

Варианты обозначения: Изолятор СК12,5-3,3-80-III УХЛ1, СК12,5-3,3-80-III-01 УХЛ1, CK 12,5-3,3-80-III УХЛ1, CK 12,5-3,3-80-III-01 УХЛ1, СК-12.5-3,3-80-III УХЛ1, СК- 12.5-3,3-80-III-01 УХЛ1
