Полимерный опорный изолятор ОСК 7,5-20 УХЛ2 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 20 кВ внутри помещения или под навесом.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-014-54276425-2005.

Преимущества изолятора ОСК 7.5-20 УХЛ2:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
  • цельнолитая защитная оболочка;
  • энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор изготавливается в двух вариантах исполнения в зависимости от диаметра отверстий в закладных деталях.

Отдельно изготавливаются изоляторы с закладными деталями  из немагнитных материалов, что позволяют устанавливать их в токопроводах, рассчитанных  на большие токи. Такие изоляторы имеют букву «А» в маркировке.

Заменяемый фарфоровый аналог: изолятор ИОР-20-7,5 УХЛ2.





Изолятор ОСК 7,5-20 УХЛ2, ОСК 7,5-20-А УХЛ2
, ОСК 7,5-20-1 УХЛ2,
ОСК 7,5-20-А-1 УХЛ2

Изолятор ОСК 7,5-20 УХЛ2, ОСК 7,5-20-А УХЛ2, ОСК 7,5-20-1 УХЛ2, ОСК 7,5-20-А-1 УХЛ2 - ООО ПТК ЭНЕРГОМАШ (УКРАИНА)

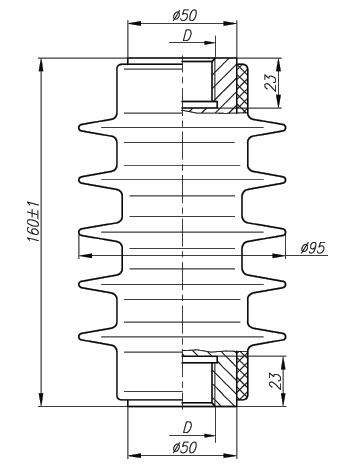

Габаритные размеры:

Наименование изолятора D, мм
Изолятор ОСК 7,5-20 УХЛ2 М30
Изолятор ОСК 7,5-20-1 УХЛ2 М24
Изолятор ОСК 7,5-20-А УХЛ2 М30
Изолятор ОСК 7,5-20-А-1 УХЛ2 М24

Технические характеристики:

Наименование параметра Значение
Номинальное рабочее напряжение, кВ 20
Наибольшее рабочее напряжение, кВ 24
Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее 65
Выдерживаемое напряжение грозовых импульсов, кВ, не менее 125
Механическая разрушающая сила на изгиб, кH, не менее 7,5
Длина пути утечки, мм, не менее 304
Вес, кг, не более 2,0

Варианты обозначения: Изолятор ОСК-7,5-20 УХЛ2, ОСК7,5-20 УХЛ2, ОСК-7.5-20 УХЛ2
