Полимерный опорный изолятор ОСК 20-35-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 35 кВ.
Изолятор изготавливается в соответствии с требованиями ТУ 3494-011-54276425-2004.
Преимущества изолятора ОСК 20-35-2 УХЛ1:
- срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства, лёгкий вес;
- более стоек к актам вандализма;
- изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
- цельнолитая защитная оболочка;
- энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.
Изолятор ОСК-20-35-2 УХЛ1 рассчитан на эксплуатацию в условиях II степени загрязнения согласно ГОСТ 9920 и изготавливается в двух вариантах исполнения в зависимости от расстояния между крепежными отверстиями.
Заменяемый фарфоровый аналог: изолятор ИОС-35-1000 УХЛ1, ИОС-35-2000 УХЛ1, ОНС-35-2000 УХЛ1.
Изолятор ОСК 20-35-А-2 УХЛ1, ОСК 20-35-Б-2 УХЛ1

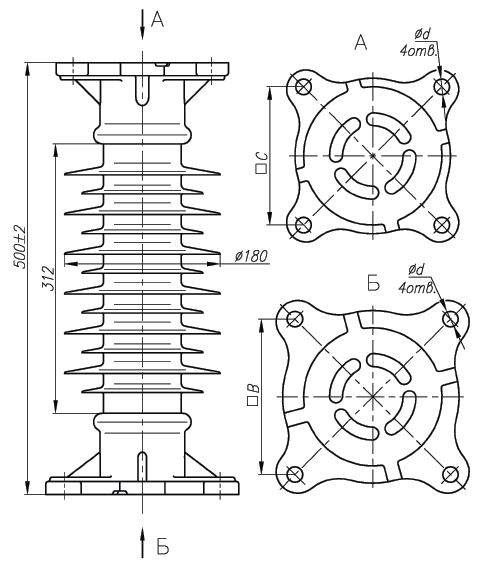

Габаритные размеры:
| Наименование параметра | Верхний фланец | Нижний фланец | ||
| С, мм | d, мм | B, мм | d, мм | |
| Изолятор ОСК-20-35-А-2 УХЛ1 | 160 | 4 отв. Ø18 | 180 | 4 отв. Ø18 |
| Изолятор ОСК-20-35-Б-2 УХЛ1 | 160 | 4 отв. Ø18 | 160 | 4 отв. Ø18 |
Технические характеристики:
| Наименование параметра | Значение |
| Номинальное рабочее напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 95 |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 80 |
| 50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 42 |
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 190 |
| Механическая разрушающая сила на изгиб, кH, не менее | 20 |
| Механический разрушающий крутящий момент, кНм, не менее | 4 |
| Длина пути утечки, мм, не менее | 1050 |
| Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более | II |
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | IV |
| Вес, кг, не более | 19,5 |
Варианты обозначения: Изолятор ОСК20-35-2УХЛ1, OCK-20-35-2 УХЛ1
