Полимерный опорный изолятор ОСК 20-10-Е05-4 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 10 кВ.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-015-54276425-2005.

Преимущества изолятора ОСК 20-10-Е05-4 УХЛ1:

срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
трекинго-эрозинная стойкость;
высокие гидрофобные свойства, лёгкий вес;
более стоек к актам вандализма;
изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
цельнолитая защитная оболочка;
энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор ОСК-20-10-Е05-4 УХЛ1 рассчитан на эксплуатацию в условиях IV степени загрязнения согласно ГОСТ 9920.

Заменяемый фарфоровый аналог: изолятор ИОС-10-2000-01 УХЛ1 .

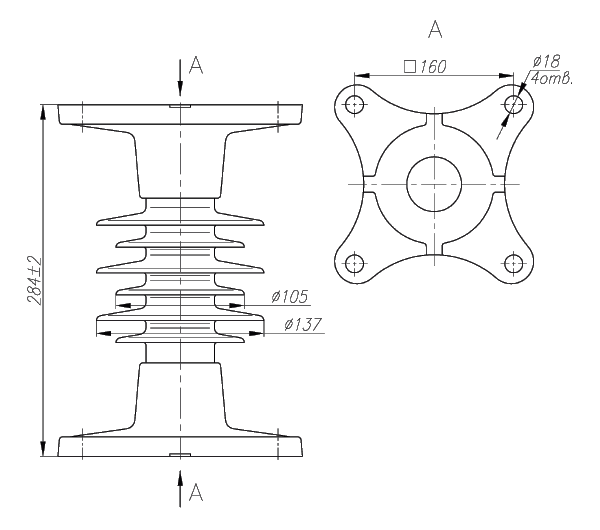

Изолятор ОСК 20-10-Е05-4 УХЛ1

Технические характеристики:

Наименование параметра

ОСК 20-10-Е05-4 УХЛ1

Номинальное рабочее напряжение, кВ

Наибольшее рабочее напряжение, кВ

Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее

Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее

50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее

Выдерживаемое напряжение грозовых импульсов, кВ, не менее

Механическая разрушающая сила на изгиб, кH, не менее

Длина пути утечки, мм, не менее

460

Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более

Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более

VII

Вес, кг, не более

9,4

Варианты обозначения: Изолятор ОСК20-10-Е05-4УХЛ1, OCK 20-10-Е05-4 УХЛ1
