Полимерный опорный изолятор ОСК 12,5-35-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 35 кВ.
Изолятор изготавливается в соответствии с требованиями ТУ 3494-011-54276425-2004.
Преимущества изолятора ОСК 12,5-35-2 УХЛ1:
- срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства, лёгкий вес;
- более стоек к актам вандализма;
- изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
- цельнолитая защитная оболочка;
- энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.
Изолятор ОСК-12,5-35-2 УХЛ1 рассчитан на эксплуатацию в условиях II степени загрязнения согласно ГОСТ 9920 и изготавливается в шести вариантах исполнения в зависимости от диаметра и вида крепежных отверстий, а также расстояния между ними.
Заменяемый фарфоровый аналог: изолятор ОНШ-35-1000 УХЛ1, ШТ-35 У1.
Изолятор ОСК 12,5-35-А-2 УХЛ1, ОСК 12,5-35-Г-2 УХЛ1,
ОСК 12,5-35-Д-2 УХЛ1,
ОСК 12,5-35-Л-2 УХЛ1, ОСК 12,5-35-П-2 УХЛ1,
ОСК 12,5-35-С-2 УХЛ1

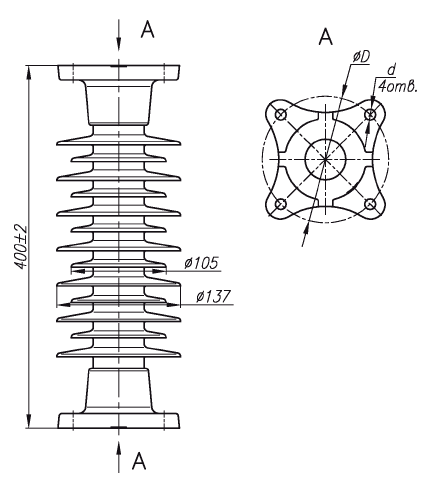

Габаритные размеры:
| Наименование параметра | Верхний фланец | Нижний фланец | ||
| D, мм | d, мм | D, мм | d, мм | |
| Изолятор ОСК-12.5-35-А-2 УХЛ1 | 140 | 4 отв. М12 | 140 | 4 отв. М12 |
| Изолятор ОСК-12.5-35-Г-2 УХЛ1 | 140 | 4 отв. М16 | 140 | 4 отв. Ø18 |
| Изолятор ОСК-12.5-35-Д-2 УХЛ1 | 140 | 4 отв. М12 | 140 | 4 отв. Ø18 |
| Изолятор ОСК-12.5-35-Л-2 УХЛ1 | 140 | 4 отв. Ø16 | 140 | 4 отв. Ø18 |
| Изолятор ОСК-12.5-35-П-2 УХЛ1 | 140 | 4 отв. Ø12 | 140 | 4 отв. Ø18 |
| Изолятор ОСК-12.5-35-С-2 УХЛ1 | 140 | 4 отв. М12 | 140 | 4 отв. Ø14 |
Технические характеристики:
| Наименование параметра | Значение |
| Номинальное рабочее напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее | 95 |
| Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | 80 |
| 50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее | 42 |
| Выдерживаемое напряжение грозовых импульсов, кВ, не менее | 190 |
| Механическая разрушающая сила на изгиб, кH, не менее | 12,5 |
| Механический разрушающий крутящий момент, Нм, не менее | 640 |
| Длина пути утечки, мм, не менее | 1015 |
| Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более | II |
| Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более | IV |
| Вес, кг, не более | 8,4 |
Варианты обозначения: Изолятор ОСК12,5-35-2УХЛ1, OCK-12,5-35-2 УХЛ1
