Полимерный опорный изолятор ИОСК 6-110-1100-1 УХЛ1, ИОСК 6-110-1100-1 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 110 кВ.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины СОУ МПЕ 40.1.51.302:2006 и ТУ У 31.6-31279430-007:2005.
Преимущества изолятора ИОСК 6-110-1100-1 УХЛ1 и ИОСК 6-110-1100-2 УХЛ1:
- срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
- высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
- трекинго-эрозинная стойкость;
- высокие гидрофобные свойства; лёгкий вес;
- более стоек к актам вандализма;
- изолятор устойчив к ошибкам персонала при монтаже и эксплуатации.
Заменяемый фарфоровый аналог изолятора: ИОС-110-600 УХЛ1, АКО-110-600, ОНС-110-600.

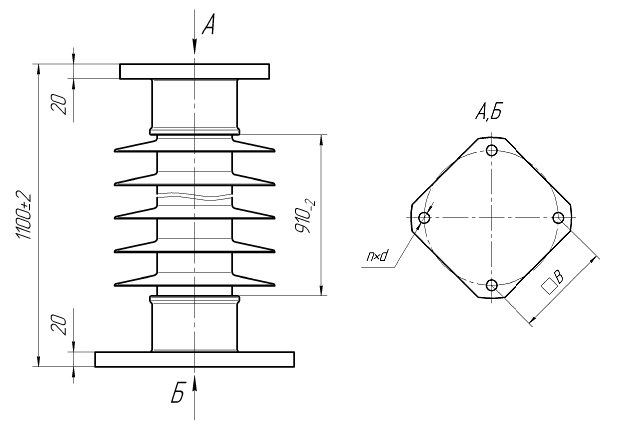

Изолятор ИОСК 6-110-1100-1 УХЛ1 и ИОСК 6-110-1100-2 УХЛ1
Технические характеристики:
| Наименование характеристик | Норма для изоляторов | |
| ИОСК 6-110-1100-1 | ИОСК 6-110-1100-2 |
|
| Номинальное напряжение, кВ | 110 |
|
| Разрушающая механическая сила на изгиб, кН не менее | 6 |
|
| Длина пути утечки, мм | 2000 |
2900 |
| Выдерживаемое напряжение промышленной частоты под дождем в течение 1 минуты, кВ не менее | 230 |
|
| Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее | 450 |
|
| 50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии при удельной поверхностной проводимости слоя загрязнения 10+/-1,0 мкСм, кВ не менее | 110 |
|
| Прогиб изолятора при приложении Ризг.=1,5 кН, мм не более | 10 |
|
| Масса изолятора, кг | 36,4 |
39,40 |
| Присоединительные размеры фланцев: | ||
| В - верхний фланец, мм | 160х160 - 4xØ18 | 160х160 - 4xØ18 |
| Н - нижний фланец, мм | 160х160 - 4xØ18 | 160х160 - 4xØ18 |
| Примечание. Присоединительные размеры фланцев могут быть выбраны из ряда: - 120х120 - 4хМ12; - 120х120 - 4хØ13; - Ø127 - 4хМ16; - Ø140 - 4хМ12; - 160х160 - 4xМ16; - 160х160 - 4xØ18; - Ø178 - 4xØ18; - 180х180 - 4хØ18; - Ø200 - 4xØ18; - Ø254 - 8xØ18; - или изменены по согласованию с заказчиком. |
||
Варианты обозначения: Изолятор ИОСК-6-110-1100-1 УХЛ1, ИОСК-6-110-1100-2 УХЛ1, ИОСК6-110-1100-1 УХЛ1, ИОСК6-110-1100-2 УХЛ1, ИОСК6-110-1100-1УХЛ1, ИОСК6-110-1100-2УХЛ1
