Полимерный опорный изолятор ИОСК 4/10-IV-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций напряжением 10 кВ.

Изолятор изготавливается в соответствии с требованиями ТУ 3494-009-48920589-01.

Преимущества изолятора ИОСК 4/10-IV-2 УХЛ1:

срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
трекинго-эрозинная стойкость;
высокие гидрофобные свойства, лёгкий вес;
более стоек к актам вандализма;
изолятор устойчив к ошибкам персонала при монтаже и эксплуатации;
цельнолитая защитная оболочка;
энергосбережение за счет снижения токов утечки по поверхности загрязненных изоляторов в десятки раз.

Изолятор ИОСК-4/10-IV-2 УХЛ1 рассчитан на эксплуатацию в условиях IV степени загрязнения согласно ГОСТ 9920.

Заменяемый фарфоровый аналог: С6-125-I (частичный аналог).

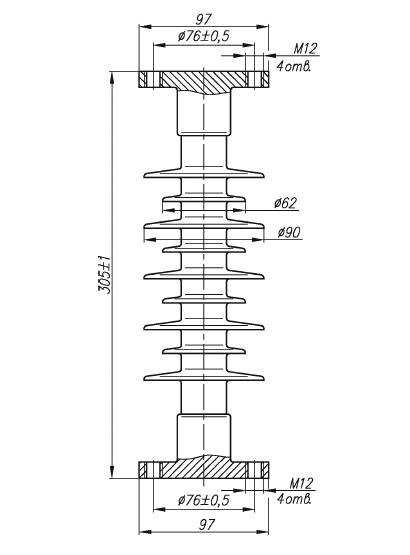

Изолятор ИОСК 4/10-IV-2 УХЛ1

Технические характеристики:

Наименование параметра

ИОСК 4/10-IV-2 УХЛ1

Номинальное рабочее напряжение, кВ

Наибольшее рабочее напряжение, кВ

Выдерживаемое напряжение промышленной частоты в сухом состоянии, кВ, не менее

105

Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее

50%-ое разрядное напряжение промышленной частоты загрязненного и увлажненного изолятора, действующее значение, кВ, не менее

Выдерживаемое напряжение грозовых импульсов, кВ, не менее

120

Механическая разрушающая сила на изгиб, кH, не менее

Механический разрушающий крутящий момент, Нм, не менее

150

Длина пути утечки, мм, не менее

500

Степень загрязнения изолятора по ГОСТ 9920 (СЗ), не более

Степень загрязнения атмосферы в районе эксплуатации изолятора (СЗА), не более

VII

Вес, кг, не более

1,9

Варианты обозначения: Изолятор ИОСК-4/10-4-1 УХЛ1, ИОСК4/10-IV-2 УХЛ1
